850nm ali 940nm? Kako izbrati pravo skoraj-infrardečo valovno dolžino LED

850nm ali 940nm? Kako izbrati pravo bližnjo-infrardečo valovno dolžino LED

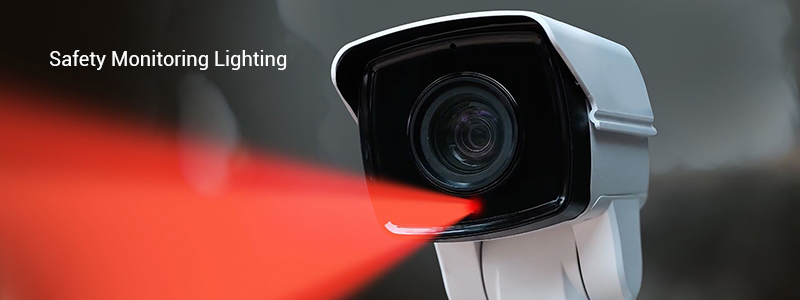

Ali ste se pozno zvečer, ko gledate infrardeči osvetljevalec na varnostni kameri, kdaj vprašali, zakaj nekateri oddajajo šibek rdeč sij, drugi pa ostanejo popolnoma nevidni? Ali pa ste se pri načrtovanju pripomočka za medicinsko rehabilitacijo počutili preobremenjeni z dobaviteljevim seznamombližnja-infrardeča LEDvalovne dolžine-od 730 nm do 1400 nm-in niste prepričani, kje začeti? To ni le preprosto vprašanje "vidnega" proti "nevidnemu". To je natančna znanost, ki je odvisna od tega, kakoblizu-infrardeče svetlobne valovne dolžineinterakcijo s snovjo. Izbira napačne valovne dolžine lahko v najboljšem primeru zmanjša učinkovitost vašega izdelka in v najslabšem primeru povzroči odpoved celotne aplikacije. Ta članek bo presegel zmedo in se poglobil v bistvene razlike med različnimiblizu-infrardeče valovne dolžine LED, in vam nudi jasno "karto izbire valovnih dolžin."

Bližnja-infrardeča svetloba: nevidno »več{1}}orodje«

Bližnja-infrardeča (NIR) svetlobaje elektromagnetno sevanje z valovno dolžino med vidno svetlobo in srednje-infrardečo svetlobo, običajno v razponu od 700 nm do 2500 nm. Njegova priljubljenost na medicinskem, industrijskem, kmetijskem in varnostnem področju izhaja iz treh edinstvenih prednosti:

Globoka penetracija: V biološka tkiva ali določene materiale lahko prodre globlje kot vidna svetloba.

Nizka toplotna obremenitev: Za razliko od dalj-infrardeče svetlobe, ki proizvaja veliko toplote, NIR deluje predvsem prek ne-toplotnih učinkov, zaradi česar je idealen za dolgotrajno biološko obsevanje.

Spekter prstnih odtisov: Številne snovi (kot so voda, hemoglobin, maščoba) imajo edinstvene vrhove absorpcije v pasu NIR, zaradi česar je močno orodje za ne-destruktivno testiranje.

Vendar pa ima ta "orodja" natančnejše pododdelke. Na podlagi precej različnih interakcij s snovjo je spekter NIR razdeljen na dva ključna pod-razpona z zelo različnimi zmogljivostmi in nameni.

Kratkovalovni-NIR v primerjavi z dolgo{2}}valovni NIR

Na kratko: Če želiteprodretinekaj (kot je koža ali tkivo) za ogled ali zdravljenje tega, kar je notri, izberiteKratkovalovni NIR. Če želiteanaliziratisestavo nečesa (predvsem vsebnost vode), kar potrebujeteDolgo{0}}valovni NIR.

Kako valovna dolžina določa usodo

Zakaj lahko razlika le nekaj nanometrov privede do popolnoma različnih aplikacij? Ključ je v "resonančnem" razmerju med energijo fotona in notranjimi molekularnimi vibracijami snovi.

Fizika globine penetracije: V biološkem tkivu,Kratkovalovni NIRsvetloba (zlasti v "terapevtskem oknu" 700-900 nm) naleti na veliko več sipanja kot absorpcije. Fotoni se odbijajo kot fliperji v megli, kar jim omogoča, da dosežejo globoka tkiva. Ko se valovna dolžina premika protiDolgo{0}}valovni NIR, se energija fotona vse bolj ujema z ravnmi energije nihanja (zvočni in kombinirani pasovi) vezi O-H v molekulah vode, kar vodi do močne absorpcije. Svetlobna energija se hitro pretvori v toploto in ne more prodreti globoko.

Narava "prstnih odtisov" absorpcijskih spektrov: Različne snovi imajo edinstvene absorpcijske "prstne odtise" v območju NIR. Na primer, hemoglobin ima absorpcijsko dolino blizu 760 nm, maščoba ima značilno absorpcijo okoli 920-930 nm, voda pa ima močne vrhove absorpcije pri 970 nm, 1450 nm in 1940 nm. Zato je izbira asvetlobni vir NIR specifične valovne dolžineje kot izbira pogovora zspecifično ciljno snov.

Vrzel med "vidom" med očmi in senzorji: 780 nm je teoretična meja človeškega vida. Pod tem so LED rdeče. Čeprav so 850 nm LED diode nevidne, lahko rep njihovega emisijskega spektra pade v visoko-območje občutljivosti senzorjev CMOS/CCD, sam polprevodniški material pa lahko oddaja izredno šibek viden sij v trdi temi, kar lahko razkrije njegov položaj. Energija fotona 940 nm svetlobe je popolnoma izven občutljivega območja senzorjev-na osnovi silicija in človeškega očesa, kar dosega pravo "prikritost", ki je ključnega pomena za varnost.

Kako izbrati popolno valovno dolžino za vaš projekt

Ko se soočite s številnimi možnostmi od 730 n do 1400 n, sledite tem-postopkom v treh korakih, da odpravite ugibanja:

1. korak: Določite svoj glavni cilj – Je to "prodor" ali "analiza"?

Penetracija/slikanje/terapija: npr. medicinska fototerapija, slikanje možganov, nadzor nočnega vida. → Osredotočite se naKratkovalovni NIR.

Zaznavanje/zaznavanje sestave: npr. merjenje vlage, sortiranje plastike, spremljanje glukoze v krvi. → Zahteva analizo značilnih absorpcijskih vrhov ciljnega materiala, ki lahko vključujejoKratki-valovniozDolgo{0}}valovni NIR.

2. korak: Naredite dobro{1}}nastavljeno izbiro znotraj kratko-valovnih NIR (z uporabo običajnih možnosti)

850 nm proti. 940nm: To je najpogostejša dilema.

Izberite850nmko potrebujetevečjo učinkovitost izhoda fotonov(večja optična moč za enak električni vhod),nekoliko globlje prodiranje v tkivo(manj razpršitve) in ne moti morebitnega šibkega rdečega sijaja (ni pomembno za večino medicinskih/industrijskih uporab). To je tudi pas, v katerem imajo številni fotodetektorji na podlagi-silicija višjo občutljivost.

Izberite940nmkdajabsolutna prikritostje glavna prednostna naloga (npr. visoko-varnost, prikriti nadzor) ali če ima vaša aplikacija precejšen šum okoljske svetlobe (940nm manj moti sončna svetloba). Voda ga tudi močneje absorbira, kar mu daje prednost pri nekaterih biosenzorskih aplikacijah.

3. korak: Razmislite o več-sinergiji valovnih dolžin za zmagovalno prednost
Ena sama valovna dolžina je lahko včasih nezadostna. Prevzemajo se vrhunske-aplikacijesinergijsko zdravljenje z več- valovno dolžino NIR strategies for a "1+1>2" učinek:

660nm (rdeča) + 850nm (NIR): Klasična kombinacija. Rdeča svetloba deluje na površinske plasti in spodbuja celično aktivnost; 850nm NIR prodre globlje, izboljša krvni obtok in zmanjša vnetje. Pogosto se uporablja pri športnem okrevanju in celjenju ran.

810nm + 980nm: 810 nm ima specifično afiniteto za živčno tkivo, kar spodbuja popravilo; 980 nm voda močno absorbira, kar povzroči blag toplotni učinek, ki izboljša mikrocirkulacijo. V kombinaciji se lahko uporabljata za zdravljenje globoke nevropatske bolečine.

Praktični premisleki

Varnost: NIR svetloba je na splošno varna, vendar je pri visoki gostoti moči potrebna previdnost. Dolgo{1}}valovni NIR bo zaradi močne absorpcije vode bolj verjetno povzročil kopičenje površinske toplote. Vsaka naprava, namenjena človeški uporabi, mora strogo upoštevati varnostne standarde (npr. IEC 62471).

Premisleki glede stroškov: daljša kot je valovna dolžina, težje je izdelati LED, učinkovitost-v-optično pretvorbo pa se običajno zmanjša, kar povzroči eksponentno rast cen. Standardna 850 nm LED lahko stane le nekaj centov, medtem ko je visoko{4}}zmogljiva 1450 nm LED lahko več deset dolarjev. To je treba pretehtati med načrtovanjem in proračunom.

pogosta vprašanja

1. V: Pravijo, da je 940 nm neviden, zakaj se zdi, da imajo nekateri izdelki LED z 940 nm še vedno izjemno šibek rdeč sijaj v temi?
A: Pristni 940nm fotoni so človeškemu očesu popolnoma nevidni. Šibek rdeč sij, ki ga lahko opazite, najverjetneje izvira iz dveh virov: 1) odboja ali fluorescence notranje svetlobe na embalažnem materialu čipa LED pod določenimi koti ali 2) uhajanja svetlobe iz drugih indikatorskih lučk ali zelo šibke vidne svetlobe iz pogonskega vezja. Visoko-kakovostna 940nm LED dioda ne bi smela imeti vidnega puščanja svetlobe pod nobenim pogojem. Ta pojav se bistveno razlikuje od primera850nm NIR LED, ki bi jih lahko posnele kamere ali zaradi njihovega spektralnega "repa" proizvedle majhno vidno emisijo.

2. V: Kako lahko zaznam ali preverim, ali deluje popolnoma nevidna NIR LED (na primer 940 nm)?
A: Najbolj priročna metoda je uporaba kamere pametnega telefona. Senzorji CMOS v večini kamer pametnih telefonov so občutljivi na NIR svetlobo (čeprav jo filtri običajno oslabijo). Usmerite kamero telefona na osvetljeno 940nm LED in na zaslonu boste običajno videli svetlo belo ali škrlatno-belo liso. Bolj profesionalna metoda vključuje uporabo NIR fotodetektorja ali spektrometra.Nikoli ne glejte neposredno v vire infrardeče svetlobe s potencialno visoko-močjo.

3. V: V biomedicinskih aplikacijah se tako 810 nm kot 830 nm imenujeta "zlate valovne dolžine" v terapevtskem oknu. Kakšna je razlika in kako naj izberem?
A: Tako 810nm kot 830nm sta zelo učinkoviti terapevtski valovni dolžini s podobnimi globinami prodiranja. Glavna razlika je v njihovi nekoliko drugačni poravnavi z absorpcijskimi vrhovi citokrom c-oksidaze, ključnega encima v celičnih mitohondrijih (elektrarna celice). Nekatere študije kažejo810nmbi lahko imel nekoliko boljšo specifičnost za stimulacijo in popravilo živčnega tkiva, zato je njegova širša uporaba v nevrorehabilitaciji in zobozdravstvu.830nmzelo dobro-podprto s kliničnimi raziskavami zaradi njegovih protivnetnih in analgetičnih učinkov-. V praksi je lahko ta razlika manjša od individualne variabilnosti in drugih spremenljivk v protokolu zdravljenja. Kar je pogosto bolj kritično, je zagotoviti, da naprava zagotavlja zadostno in enakomerno gostoto energije. Pri izbiri dajte prednost valovnih dolžinah z obsežno podporo klinične literature za vaše specifično ciljno stanje.

Opombe in viri:

Optične lastnosti tkiva "terapevtskega okna" NIR (700–900 nm) temeljijo na klasičnih raziskavah TJ Farrella in drugih, ki pojasnjujejo, kako sipanje prevladuje nad absorpcijo v tem pasu, kar omogoča globoko prodiranje.

Podatke o značilnih absorpcijskih spektrih za vodo in biomolekule v NIR lahko najdete v Molecular Spectroscopic Database NIST ali vPriročnik za analizo bližnje-infrardeče svetlobe.

Raziskave o sinergijskih učinkih več-valovne fotobiomodulacije (npr. 660 nm+850nm) je mogoče najti v preglednih člankih Hamblina MR et al., objavljenih v revijah, kot jeFotomedicina in laserska kirurgija, ki podrobno opisuje mehanizme različnih valovnih dolžin, ki ciljajo na različne celične komponente.

Analiza prikrivanja za različne valovne dolžine NIR (850 nm proti 940 nm) pri varnosti temelji na krivulji spektralnega odziva (krivulja kvantne učinkovitosti) senzorjev CMOS na osnovi silicija-, ki običajno kaže nižjo odzivnost okoli 940 nm v primerjavi z 850 nm.
