Globalni tržni vodnik za združljivost napajalnega vmesnika LED svetilk: od standardov vtičnic do varne uporabe
Za proizvajalce LED svetilk, izvoznike in izvajalce mednarodnih projektov je zadnja ovira pri uspešni dobavi izdelkov pogosto odvisna od na videz preproste, a kritične podrobnosti: združljivosti električnega vtiča z lokalnimi standardi vtičnic. Namestitev LED na čezmejni-razstavi lahko zamuja zaradi neusklajenega vtiča; pošiljka izdelkov za razsvetljavo za čezmorski hotel je lahko zavrnjena zaradi težav s certifikati. Razumevanje prevladujočih vrst vtičnic na svetu in njihovih ustreznih električnih specifikacij je bistvenega pomena za zagotavljanjeLED izdelki za razsvetljavobrezhibno vključiti v globalna elektroenergetska omrežja, zagotoviti varnost uporabnikov in upoštevati lokalne predpise.

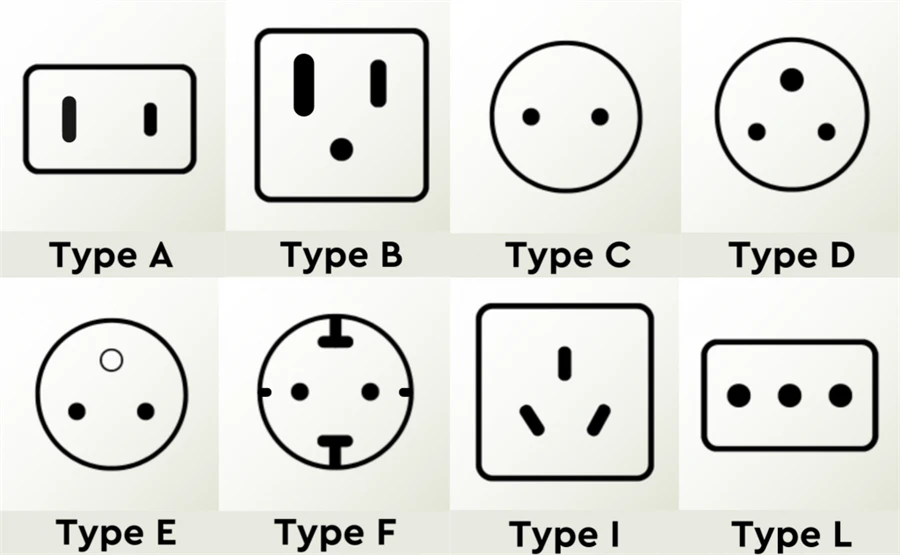

Analiza globalnih vrst vtičnic in primernosti uporabe LED
Različne vrste vtičnic odražajo razlike v lokalni napetosti, frekvenci (110 V/60 Hz ali 230 V/50 Hz) in varnostnih filozofijah. Spodnja tabela opisuje vrste vtičnic, ki so najpomembnejše za napajalne kable LED-svetil in adapterje gonilnikov, skupaj z njihovimi ključnimi značilnostmi.
| Vrsta vtičnice | Fizične značilnosti | Primarne države/regije | Nazivna napetost/frekvenca | Ključni pomisleki za aplikacije LED razsvetljave |
|---|---|---|---|---|
| Vrsta A | Dva ploščata zatiča, neozemljena. Pogosto ena širša (polarizirana). | ZDA, Kanada, Mehika, Japonska, Tajvan. | 120V, 60Hz | Običajno za nizko-porabo energijeNapajalniki za LED trakove, LED gonilniki. Neozemljena zasnova zahteva, da je svetilka razreda II (dvojno-izolirana) ali del sistema varnostne ekstra{2}}nizke napetosti (SELV). |
| Vrsta B | Tip A plus okrogel ozemljitveni zatič. | ZDA, Kanada, Japonska, Tajvan. | 120V, 60Hz | Uporablja se za ozemljenoLED zunanja razsvetljava, visoko{0}}zmogljivi LED reflektorji(oprema razreda I). Ponuja večjo varnost, prednostno za komercialne projekte. |
| Tip C (Europlug) | Dva okrogla zatiča, neozemljena. | Celinska Evropa (razen UK/IE), deli Azije. | 220-240V, 50Hz | Najpogostejši evropski vtič. Primerno za nizko-močLED žarnice, notranje LED svetilkez dvema-žilnima kabloma. Ni za zunanjo napeljavo s kovinskim-ohišjem zaradi pomanjkanja podlage. |
| Tip F (Schuko) | Dva okrogla zatiča s stranskimi ozemljitvenimi sponkami. | Nemčija, Francija (delno), Nordije, Vzhodna Evropa, Rusija, Južna Koreja. | 220-240V, 50Hz | Glavna evropska ozemljena vtičnica. Standardni vmesnik zaLED krajinska osvetlitev, LED industrijska visoka poljazahteva ozemljitev. Združljivo z vtiči tipa C. |
| Vrsta G | Trije pravokotni žebljički, pogosto stopljeni. | Velika Britanija, Irska, Hong Kong, Singapur, Malezija. | 230V, 50Hz | Zelo varen, kompleksen dizajn. Gonilniki zaLED zasloniinvelike-projekte LED razsvetljavepogosto uporabljajo ta vtič. Upoštevajte notranjo vrednost varovalke. |
| Tip I | Dve ali trije ploščati zatiči v poševni obliki V/Y. | Avstralija, Nova Zelandija, Argentina, Kitajska (delno). | 220-240V, 50Hz | avstralski standard. Obvezno za vseLED izdelki za razsvetljavoprodajajo tam. Različica s tremi-nožicami je ozemljena, uporablja se za predmete z večjo-močjo. |
| Vrsta D | Tri velike okrogle žebljičke v trikotnem vzorcu. | Indija, Nepal, Namibija (zapuščina). | 230V, 50Hz | Starejši standard z nižjo varnostjo. ModernoLED svetilaza Indijo si vedno bolj prizadevajo za novejše, varnejše vtičnice. Potrebna je posebna potrditev. |
Opomba: To je poenostavljen vodnik. Mnoge države uporabljajo edinstvene vrste in v eni državi pogosto obstaja več vtičnic. Podatki, sintetizirani iz publikacij Mednarodne elektrotehnične komisije (IEC) in nacionalnih organov za standardizacijo.
Tehnična analiza: Kako standardi vtičnic vplivajo na oblikovanje izdelkov LED
Zahteve za ozemljitev in varnostni razred izdelka
Oprema razreda I (zahteva ozemljitev): Izpostavljene prevodne dele je treba priključiti na zaščitno ozemljitev. Ustreza vtičem z ozemljitvenim zatičem (B, F, G, 3-polni tip I). Velja za večinoLED zunanje svetilke s kovinskim-ohišjem, LED tirne lučiin fiksne napeljave z večjo-močjo.
Oprema razreda II (dvojna/ojačana izolacija): Varnost zagotovljena z dodatno izolacijo, ki ni odvisna od ozemljitve. Lahko uporablja neozemljene vtiče (A, C). Skupno zaLED žarnice s plastičnim-ohišjem, LED cevi, in adapterji zanizko{0}}napetostni enosmerni LED trakovi.
Izvozni izdelki morajo določiti svoj varnostni razred in ustrezati ustreznemu vtiču v skladu s pravili ciljnega trga-, kar je predpogoj za certifikate, kot so UL (Severna Amerika), CE (Evropa) ali SAA (Avstralija).
Združljivost napetosti in frekvence
Vrsta vtičnice je povezana z osnovnim standardom omrežja. Na primer, auniverzalni napetostni gonilnik LEDocenjen za "100–240 V, 50/60 Hz" se lahko fizično prilega vtiču tipa A ali C, vendar mora njegovo notranje vezje delovati stabilno pri teh napetostih.
Izdelek, zasnovan za določen trg (npr. 120 V za ZDA), se bo v trenutku poškodoval, če ga pomotoma priključite na 230 V vtičnico tipa C/F prek adapterja. Bistvenega pomena je jasno označevanje nazivne napetosti na izdelku in embalaži.
Mere vtiča in mehanska varnost
Velika velikost in notranja varovalka vtiča tipa G zagotavljata dodatno mehansko zaščito in zaščito pred napakami.
Zasnova ozemljitvene sponke vtiča Schuko (tip F) zagotavlja zaporedje povezav "ozemljitev pred napetostjo".
Ti dizajni vplivajo naLED napajalni kabelpostopek odpovedi in stroški. Dobava kablov z lokalno certificiranimi vtiči za različne trge je standardna praksa za profesionalne proizvajalce LED.
Strategija izvajanja: energetske rešitve za globalne LED projekte
Pred-projektna raziskava: Med oddajanjem ponudb ali načrtovanjem izdelka potrdite lokacijo projektastandardna vtičnica, napetost in frekvenca. Oglejte si baze podatkov Mednarodnega trgovinskega centra ali spletnih mest profesionalnih potovalnih adapterjev.
Modularna zasnova: ZaLED sistemi za nadzor razsvetljaveinLED-svetila visoke{0}}vrednosti, z uporaboLED gonilnikiz zamenljivimi vtičnimi moduli je najboljša praksa. Pošiljajte z enim primarnim vtičem (npr. tipa C ali I), druge pa ponudite kot dodatno opremo.
Lokalizirana prilagoditev: Za velike -projekte razmislite o izdelavi kablov z lokalnimi standardnimi vtiči ali nabavi certificiranih kablov/vtičev v ciljni državi za lokalno montažo. To zmanjšuje stroške in zagotavlja skladnost.
Zagotavljanje adapterjev: Za majhna, raznolika izvozna naročila je lahko začasna rešitev, vključno z zanesljivim potovalnim adapterjem. Vendar morajo navodila jasno svetovati uporabo ustreznega lokalnega kabla za trajno namestitev.
Pogosto zastavljena vprašanja (FAQ)
V1: Naš gonilnik LED ima 100–240 V široko vhodno napetost. Če dodamo potovalni adapter, ali je pripravljen za globalno uporabo?
A1: Napetostna združljivost je potrebna, vendar ne zadostna. Potovalni adapter rešuje samo fizični vmesnik. Prav tako morate potrditi: 1) izdelek ima zahtevane varnostne oznake za ciljni trg; 2) Vtič izpolnjuje lokalne predpise o mehanski varnosti in ozemljitvi; 3)EMC skladnostje v skladu z lokalnimi predpisi. Za dolgoročno/komercialno uporabo toplo- priporočamo uporabo napajalnega kabla z lokalnim standardnim vtičem.
V2: Ali naj za LED reflektor, izvožen v Evropo, namestim vtič tipa C ali tipa F?
A2: Za razred ILED zunanja razsvetljavaoprema, ki zahteva ozemljitev,namestiti morate vtič tipa F (Schuko).. Uporaba neozemljenega vtiča tipa C za takšno opremo krši varnostne standarde in tvega napako pri certificiranju ali odgovornost. Vtičnice tipa F so zelo razširjene v celinski Evropi in sprejemajo vtiče tipa C.
V3: Kakšne so glavne razlike v zasnovi napajalnega kabla za isto LED-svetilko, ki se prodaja v ZDA in Avstraliji?
A3: Tri ključne razlike: 1)Vrsta vtičnice: ZDA uporabljajo tip B (ozemljen) ali A (neozemljen, če je razred II); Avstralija uporablja tip I (3-polno ozemljeno). 2)Napetost: ZDA je 120 V, Avstralija je 230 V; vhodna ocena voznika se mora ujemati. 3)Varnostno potrdilo: ZDA zahtevajo UL/ETL; Avstralija zahteva SAA. Sam kabel in njegove oznake morajo ustrezati.
V4: Na mestu projekta z vtičnicami tipa G (UK) ima naša oprema vtiče tipa C. Kakšna so tveganja uporabe začasnega adapterja?
A4: Tveganja vključujejo: 1)Izguba ozemljitve: večina enostavnih adapterjev ne zagotavlja pravilne ozemljitvene povezave, kar odstrani zaščito opreme razreda I. 2)Tveganje preobremenitve: vezja tipa G pogosto podpirajo višji tok (13 A), medtem ko oprema vtičnic tipa C morda nima ustrezne zaščite z varovalko. 3)Nestabilna povezava: Adapterji so lahko zrahljani, kar lahko povzroči pregrevanje ali požar. Za projektna mesta zamenjajte z ustreznimLED projektni napajalni kabels pravilnim vtičem tipa G.
V5: Kako lahko hitro preverim vrsto vtičnice in napetost za določeno državo (npr. Čile ali Savdska Arabija)?
A5: Priporočeni verodostojni viri: 1)Mednarodna komisija za elektrotehniko (IEC)grafikoni vtičev/vtičnic spletnega mesta. 2)World Standards Service Network (WSSN)seznam nacionalnih članov, povezava z lokalnimi organi za standardizacijo. 3) Agencije za spodbujanje trgovine, kot jeHongkonški svet za razvoj trgovine (HKTDC)"Tržni profili". Izogibajte se zanašanju zgolj na ne-specializirana spletna mesta za potovanja.
Opombe in viri
Razvrstitev tipov vtičnic in regionalna distribucija se nanašata predvsem na tehnično poročilo IECIEC/TR 60083:2021.
Opredelitve razredov električne varnosti temeljijo naIEC 61140:2016.
Podatki o napetosti/frekvenci v državah se sklicujejo na raziskave Uprave za energetske informacije ZDA (EIA) in Skupnega raziskovalnega središča EU (JRC).
Zahteve glede certificiranja izdelkov in dostopa do trga združujejo smernice večjih organov, kot so UL, TÜV in Intertek.
Praktične strategije prilagajanja izhajajo iz intervjujev in študij primerov z izvoznimi oddelki multinacionalnih podjetij za razsvetljavo LED.
