Vodnik po različnih vrstah vtičnic za žarnice
Izbira pravega okovja za žarnico je lahko presenetljivo zapletena zaradi široke palete oblik, velikosti in razpoložljivih materialov. Medtem ko obstaja nekaj specializiranih vrst, kot so aksialne ali festoon vtičnice, večina stanovanjskih in komercialnih vtičnic spada v štiri glavne kategorije: vijak, zatič, klin in bajonet. Razumevanje razlik med temi skupinami je bistvenega pomena za izbiro pravilne vtičnice za katero koli uporabo razsvetljave.
1. Vtičnice za vijake (osnova Edison)
Nastavek z navojem Edison je najbolj vseprisoten tip, ki ga je zlahka prepoznati v večini gospodinjskih svetilk in napeljav. Ta vrsta vtičnice, imenovana po izumitelju Thomasu Edisonu, uporablja navojni kovinski kontakt za pritrditev žarnice. Njena oznaka se začne z "E" (za Edison), ki ji sledi številka, ki označuje premer vznožka žarnice v milimetrih. E26 je na primer standardna osnovna velikost v Severni Ameriki.
Ohišje teh vtičnic je lahko izdelano iz plastike, porcelana ali kovine. Možnosti iz plastike in porcelana so običajno omejene na osnovno črno ali belo, medtem ko kovinske vtičnice-pogosto izdelane iz medenine, brona ali niklja-ponujajo širši nabor estetskih zaključkov. Izbira materiala je v veliki meri vizualna, čeprav je pomembno upoštevati, da plastične vtičnice morda niso primerne za visoko-toplotno uporabo, zaradi česar sta kovina ali porcelan boljša izbira za nekatere visoko-močnejše ali zaprte napeljave.
2. Nožne vtičnice

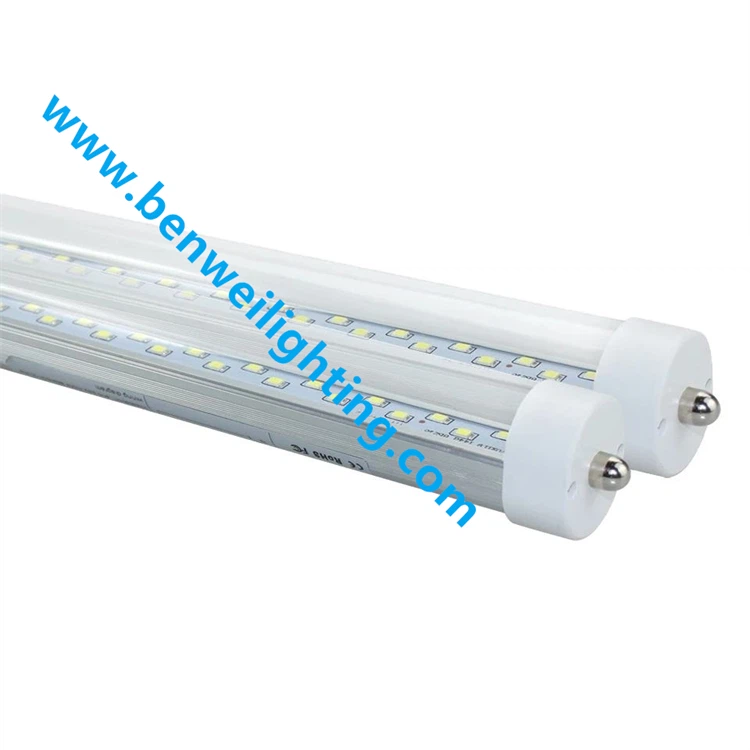

Nožne vtičnice se večinoma uporabljajo s fluorescentnimi linearnimi cevmi, vtični-kompaktnimi fluorescenčnimi sijalkami (CFL), nekaterimi HID sijalkami, nizko{2}}napetostnimi žarnicami MR16 in njihovimi ekvivalenti LED. Namesto privitja imajo te žarnice enega do štiri zatiče, ki segajo od podnožja in se vstavijo neposredno v okov.
Oznaka vtičnice za nožice se običajno začne s črko (pogosto "G"), ki ji sledi številka, ki označuje razdaljo v milimetrih med središčem vsakega nožica. Pogost primer je osnova G13, ki je standardna za številne linearne fluorescentne cevi T8 in T12. Namestitev pogosto vključuje vstavljanje zatičev v vtičnico (znano kot "nagrobnik" v linearnih napeljavah) in nato vrtenje žarnice, da se zaskoči na svoje mesto, kar zagotavlja varno električno povezavo.
3. Klinaste vtičnice
Klinaste vtičnice se razlikujejo od drugih vrst, ker žarnice, v katere so vgrajene, nimajo običajnega kovinskega podstavka ali zatičev. Namesto tega je stekleno podnožje žarnice zoženo v zatesnjeno klinasto -konico. Dve vodilni žici segata od dna te steklene podlage za neposreden stik z vtičnico.
Ta zasnova je pogosta pri nizko{0}}napetostnih miniaturnih razsvetljavah, kot so določene avtomobilske luči, indikatorske lučke in okrasne praznične luči. Povezavo vzdržuje napetost v sami vtičnici, ki oprime stožčasto stekleno podlago in drži kontaktne žice na mestu.
4. Bajonetne vtičnice
Čeprav so bajonetne vtičnice manj pogoste v ameriški gospodinjski razsvetljavi, se pogosto uporabljajo v drugih delih sveta, pa tudi v posebnih avtomobilskih in pomorskih aplikacijah. Ime izhaja iz zaklepnega mehanizma, ki spominja na bajonet puške.
Žarnica, zasnovana za bajonetno okovje, se potisne na svoje mesto in se nato rahlo obrne, zaradi česar se zatiči na strani žarnice zaskočijo v ustrezne reže v obliki črke L na okovju. Majhna vzmet zagotavlja napetost, da je povezava varna. Zaradi tega zaklepanja so bajonetne vtičnice zelo odporne na tresljaje in nenamerno odvijanje. Označeni so s kodo "BA" (za bajonetno sidro), ki ji sledi številka za premer v milimetrih in "s" ali "d", ki označujeta enojno ali dvojno kontaktno točko na dnu vtičnice.
Če povzamemo, prepoznavanje pravilne vrste vtičnice zahteva pozornost na njeno mehansko zasnovo in alfanumerično kodo. Ne glede na to, ali zamenjate žarnico ali izberete novo napeljavo, razumevanje teh štirih glavnih družin vtičnic zagotavlja združljivost, varnost in optimalno delovanje za vse potrebe po razsvetljavi.
