Pet načinov zatemnitve visoke luči LED
Podrobno je razloženih pet načinov nadzora zatemnitve LED luči. Načelo oddajanja svetlobe LED se razlikuje od tradicionalne razsvetljave. Zanaša se na PN spoj za oddajanje svetlobe. Svetlobni vir LED z visoko zalogo enake moči ima različne tokovne in napetostne parametre zaradi različnih uporabljenih čipov, zato je njegova notranja napeljava Struktura in porazdelitev vezja sta prav tako različni, kar ima za posledico različne zahteve za zatemnitveni pogon svetlobnih virov različnih proizvajalci. Zato je neusklajenost med krmilnim sistemom in električnimi napravami svetlobnega vira postala pogosta težava v industriji. Hkrati diverzifikacija nadzornih sistemov LED visokih luči predstavlja tudi večje izzive. Če nadzorni sistem in oprema za razsvetljavo nista usklajena, lahko povzroči ugasnitev ali utripanje luči ter lahko poškoduje pogonsko vezje in svetlobni vir LED luči. Na trgu obstaja pet načinov nadzora LED razsvetljave:
1. Frontier Phase Cut (FPC), SCR zatemnitev
2. Rear edge phase cut (RPC) MOS tube dimming
3. 1-10VDC
4. DALI (Digital Addressable Lighting Interface)
5. DMX512 (ali DMX)

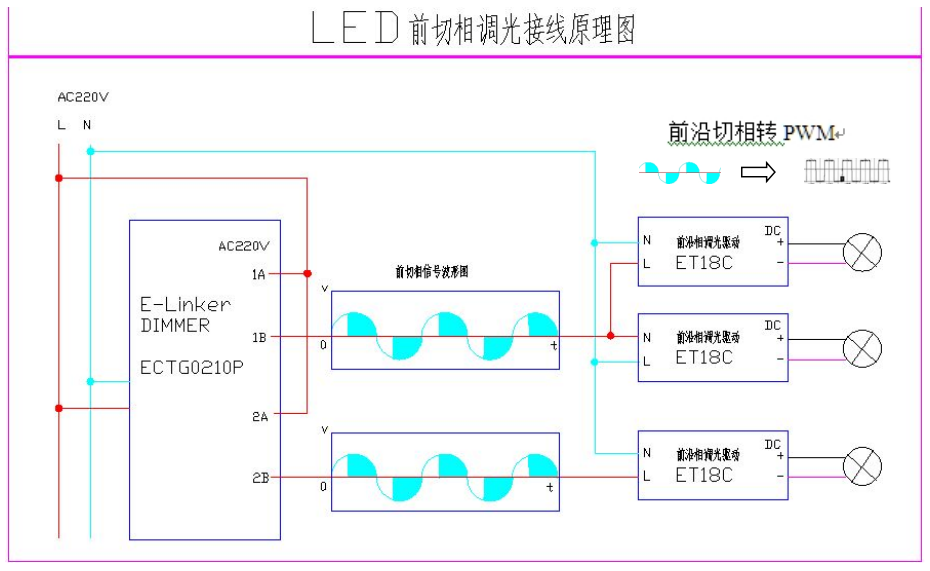

1. Zatemnitev nadzora mejne faze
Zatemnitev vodilnega roba je uporaba tiristorskega vezja, začenši s fazo izmeničnega toka 0, vhodna napetost se prekine in ni vhodne napetosti, dokler se tiristor ne vklopi. Načelo je prilagoditi prevodni kot vsakega polvala izmeničnega toka, da se spremeni oblika sinusnega valovanja, s čimer se spremeni efektivna vrednost izmeničnega toka, da se doseže namen zatemnitve.
Vrhunski zatemnilniki imajo prednosti visoke natančnosti prilagajanja, visoke učinkovitosti, majhnosti, majhne teže in preproste manipulacije na velike razdalje. Prevladujejo na trgu in večina izdelkov proizvajalcev je tovrstni zatemnilnik. Zatemnilnik za fazno krmiljenje prednjega roba na splošno uporablja tiristor kot preklopno napravo, zato se imenuje tudi tiristorski zatemnilnik.
Prednosti uporabe zatemnilnikov FPC na LED razsvetljavi za visoka polja so: nizki stroški zatemnitve, združljivost z obstoječim ožičenjem in ni potrebe po ponovnem ožičenju. Pomanjkljivost je, da je zmogljivost zatemnitve FPC slaba, kar običajno povzroči zmanjšanje obsega zatemnitve in bo povzročilo, da najnižja zahtevana obremenitev preseže nazivno moč ene same ali majhnega števila LED visokih luči. Tiristorsko polovično krmiljeno stikalo ima zaradi lastnosti samo funkcijo vklopa toka, ne more pa ga popolnoma izključiti. Tudi če je nastavljen na najnižjo raven, še vedno teče šibek tok. Potem ko je na voljo velika količina svetlobe, LED-svetilka za ohišje še vedno oddaja šibko svetlobo, potem ko je izklopljena, kar je postala težka težava pri promociji tega načina zatemnitve LED-osvetlitve brez ožičenja. Najsodobnejši gonilnik za zatemnitev luči LED s faznim rezom, ki ga je razvil E-Linker, je to težavo zelo dobro rešil. Tehnologija "C-TURN OFF" pogonskega vezja je optimizirana, da se izogne težavam "stalnega izklopa" in "utripajočih slabih luči" itd. Vse vrste svetilk in luči, ki se ujemajo z zatemnitvenim pogonom sprednje LED svetilke E-Linker, se lahko popolnoma ujemajo z drugimi tiristorskimi sistemi zatemnitve, kar uporabnikom prihrani delovne ure pri žicah in ožičenju ter reši zatemnitev tiristorskih LED visoke zalivske luči. Ujemanje in neustavljiv kaos.
2. PWM 2. Zatemnitev nadzora faznega zmanjšanja zadnjega roba
Zatemnilnik s faznim izrezom na zadnjem robu je izdelan iz tranzistorjev na polju (FET) ali bipolarnih tranzistorjev z izoliranimi vrati (IGBT). Fazni zatemnilnik zadnjega roba na splošno uporablja MOSFET kot preklopno napravo, zato se imenuje tudi MOSFET zatemnilnik, splošno znan kot "MOS cev". MOSFET je popolnoma nadzorovano stikalo, ki ga lahko krmilimo tako na vklop kot na izklop, tako da ni pojava, da tiristorskega zatemnilnika ne bi bilo mogoče popolnoma izklopiti. Poleg tega je zatemnitveno vezje MOSFET bolj primerno za kapacitivno zatemnitev obremenitve kot tiristor, vendar zaradi visokih stroškov in relativno zapletenega zatemnitvenega vezja, ki ga ni enostavno stabilizirati, metoda zatemnitve cevi MOS ni bila razvita. Optične naprave še vedno zasedajo veliko večino trga zatemnitvenih sistemov.
V primerjavi s faznim zatemnilnikom na sprednjem robu se zatemnilnik s faznim rezanjem zadnjega roba uporablja za opremo za razsvetljavo z visokimi LED diodami, ker ni zahteve glede minimalne obremenitve, lahko doseže boljšo učinkovitost pri eni opremi za razsvetljavo ali zelo majhni obremenitvi. Ker se cevi MOS redko uporabljajo v zatemnitvenih sistemih, so na splošno izdelane le v gumbastih stikalih za zatemnitev z eno žarnico. Ta naknadni zatemnilnik z majhno močjo ni primeren za inženiring. Številni proizvajalci razsvetljave uporabljajo ta zatemnilnik za testiranje zatemnitve na lastnih gonilnikih za zatemnitev in svetilkah. In nato svoje lastne izdelke za zatemnitev potisnejo na inženirski trg, kar pogosto privede do situacije zatemnitve s faznim izrezom po modulaciji s tiristorskim sistemom zatemnitve v inženirstvu. Ta neusklajenost načinov zatemnitve vodi do utripanja zatemnitve, ki lahko hitro poškoduje napajalnik ali zatemnilnik.
3. 1-10V zatemnitev
V napravi za zatemnitev 1-10V sta dva neodvisna vezja, eno je skupno napetostno vezje, ki se uporablja za vklop ali izklop napajanja opreme za razsvetljavo, drugo pa je nizkonapetostno vezje, ki zagotavlja referenčno napetost in opremi za razsvetljavo sporoči stopnjo zatemnitve, 0-10Krmilnik za zatemnitev V je bil običajno uporabljen pri nadzoru zatemnitve fluorescenčnih sijalk. Zdaj, ker je pogonskemu modulu luči LED za visoke prostore dodano stalno napajanje in obstaja posebno krmilno vezje, lahko zatemnilnik 0-10V prav tako podpira veliko število LED za osvetlitev za visoke prostore. Vendar pa so tudi slabosti aplikacije zelo očitne. Nizkonapetostni krmilni signal zahteva dodaten niz vodov, kar močno izboljša konstrukcijske zahteve.
4. DALI
Standard DALI je definiral omrežje DALI, vključno z največjimi 64 enotami (ki jih je mogoče neodvisno nasloviti), 16 skupinami in 16 prizorišči. Različne svetlobne enote na vodilu DALI je mogoče fleksibilno združiti v skupine, da dosežete različen nadzor in upravljanje scene. V praktičnih aplikacijah tipičen krmilnik DALI krmili do 40 do 50 svetilk, ki jih lahko razdelimo v 16 skupin, in lahko vzporedno obdeluje nekatera dejanja. V omrežju DALI je mogoče obdelati od 30 do 40 krmilnih ukazov na sekundo. To pomeni, da mora krmilnik upravljati 2 ukaza za zatemnitev na sekundo za vsako skupino osvetlitve. DALI ni pravo omrežje od točke do točke, je krmilni balast namesto napetostnega vmesnika 1~10V. V primerjavi s tradicionalnim 1-10V zatemnitvijo je prednost DALI ta, da ima vsako vozlišče edinstveno naslovno kodo in povratno informacijo. Zatemnitev na daljši razdalji ne bo povzročila oslabitve signala, kot je 1-10V, vendar v inženirski praksi ta razdalja še vedno ne sme presegati 200 metrov.
Očitno je, da DALI ni primeren za krmiljenje LED razsvetljave v visokih prostorih, saj lahko omrežje DALI krmili le 21 polnobarvnih LED svetilk v visokih prostorih. DALI je za tradicionalno kontrolo razsvetljave, ki se osredotoča na statično kontrolo in zanesljivost, stabilnost in združljivost sistema. Obseg sistema LED visoke razsvetljave je veliko večji od sistema DALI. Zasleduje predvsem umetniški učinek svetilk in luči ter ustrezno upošteva inteligenco sistema. To zahteva, da je sistem povezan z večjim vodilnim omrežjem z neomejenimi zmožnostmi razširitve in visoko zmožnostjo osveževanja scene. Zato so sistemi DALI pogosto vključeni v druge vodilne sisteme kot podsistem pri velikih projektih razsvetljave. Sistem COS E-Linkerja je popolnoma združljiv s sistemom DALI.
Prednosti DALI zatemnitve ni treba ponavljati, slabosti sta še vedno moteča postavitev signalne napeljave in visoka cena. Omeniti velja, da trenutni gonilnik za zatemnitev DALI še vedno potrebuje porabo energije v stanju pripravljenosti, ko je luč izklopljena, da zagotovi, da je mikrokrmilnik kadar koli v stanju pripravljenosti. Zatemnilniki, opremljeni z E-Linkerjem, se lahko fizično izklopijo, ko so luči izklopljene, s čimer se izognete izgubi energije v stanju pripravljenosti.
5. DMX512 zatemnitev
Protokol DMX512 Z je najprej razvil USITT (American Society of Theatre Technology) kot standardni digitalni vmesnik za konzole za nadzor zatemnilnikov. DMX512 prekaša analogni sistem, vendar ga ne more popolnoma nadomestiti. Enostavnost, zanesljivost (če je pravilno nameščena in uporabljena) in prilagodljivost DMX512 naredijo protokol izbire, ko denar dopušča. V praktičnih aplikacijah je metoda krmiljenja DMX512 na splošno zasnova napajalnika in krmilnika skupaj. Krmilnik DMX512 krmili 8~24 linij in neposredno poganja linijo RBG svetilke LED za visoke zaloge. Vendar pa je v projektu arhitekturne razsvetljave zaradi velike oslabitve DC voda potrebna namestitev krmilnika na približno 12 metrov. Krmilno vodilo je v vzporednem načinu, zato je ožičenje krmilnika zelo veliko in ga je v mnogih primerih celo nemogoče zgraditi. Sprejemnik DMX512 mora nastaviti naslov tako, da lahko izrecno prejme ukaz za zatemnitev, kar je tudi zelo neprijetno v praktični uporabi. Več krmilnikov je med seboj povezanih za krmiljenje zapletenih svetlobnih shem, bolj zapletena pa bo tudi zasnova operacijske programske opreme. Zato je DMX512 bolj primeren za priložnosti, kjer so svetilke koncentrirane skupaj, kot je odrska razsvetljava. Če povzamemo, glavna pomanjkljivost krmilnika DMX je ta, da zahteva posebno postavitev in vrsto ožičenja ter zahteva določeno programiranje za nastavitev osnovnih barv in scen, kar je drago za naknadno vzdrževanje.
