Uvod

Odvajanje toplote je ključni dejavnik pri delovanju, dolgoživosti in učinkovitosti LED razsvetljave. Prekomerna toplota pospeši upadanje svetlobe, zmanjša svetlobni izkoristek in lahko povzroči prezgodnjo okvaro. Učinkovito upravljanje toplote zagotavlja stabilno delovanje in povečuje življenjsko dobo LED. Ta članek raziskuje običajne rešitve za odvajanje toplote, njihove mehanizme in nastajajoče inovacije v tehnologiji hlajenja LED.

1. Pasivne metode odvajanja toplote

Pasivno hlajenje temelji na naravni prevodnosti, konvekciji in sevanju brez gibljivih delov. Široko se uporablja zaradi svoje zanesljivosti in nizkega vzdrževanja.

1.1. Kovinski hladilniki

Aluminij(najpogostejši zaradi visoke toplotne prevodnosti ~200 W/m·K in stroškovne{1}}učinkovitosti)

Baker(boljša prevodnost ~400 W/m·K, vendar težji in dražji)

Kompozitni materiali(npr. aluminij z grafitnimi plastmi za izboljšano širjenje toplote)

Premisleki glede oblikovanja:

Gostota in oblika plavuti– Optimizirano za površino in pretok zraka

Anodizirani premazi– Izboljšajte odpornost proti koroziji in emisijsko sposobnost

primer:
Ulična svetilka LED z močjo 50 W, ki uporablja toplotno telo iz ekstrudiranega aluminija, zmanjša temperaturo spoja za15-20 stopinjv primerjavi z ne{0}}optimiziranim dizajnom.

1.2. Materiali za toplotni vmesnik (TIM)

Termalna pasta/mast(zapolni mikroskopske vrzeli med LED modulom in hladilnikom)

Materiali-za spremembo faze (PCM)(npr. toplotno prevodne blazinice 3M™)

Grafitne plošče(lahka, visoka prevodnost za kompaktne modele)

Primerjava zmogljivosti:

2. Aktivne hladilne rešitve

Active cooling uses forced airflow or liquid cooling for high-power LEDs (>100W).

2.1. Hlajenje s-ventilatorjem

Aksialni ventilatorji(pogosto pri razsvetljavi visokih-zalivov in stadionov)

Ventilatorji(boljše za usmerjen pretok zraka v zaprtih napeljavah)

Prednosti in slabosti:
✔ Učinkovito pri visokih toplotnih obremenitvah
✖ Povečana poraba energije in hrup

Študija primera:
200 W LED lučka za rast z asistem z dvojnim{0}}ventilatorjemvzdržuje temperaturo spoja pod85 stopinj, podaljšanje življenjske dobe za30%v primerjavi s pasivnim hlajenjem.

2.2. Tekočinsko hlajenje

Mikrokanalne toplotne cevi(uporablja se v avtomobilskih LED žarometih)

Zanke za-hlajenje vode(za ultra{0}}visoke-industrijske LED diode)

primer:
Osramovotekočinsko{0}}hlajeni moduli LEDdoseči<10°C/W thermal resistance, omogočanje50,000+ urneprekinjenega delovanja.

3. Hibridne in napredne tehnike hlajenja

3.1. Toplotne cevi

Bakrene toplotne ceviučinkovito prenašajo toploto prek fazne spremembe (cikel izparevanja-kondenzacije).

Uporablja se v:Visok{0}}reflektorji, projektorji in avtomobilske LED diode.

Učinkovitost:Zmanjša toplotno odpornost za40-60%v primerjavi s tradicionalnimi hladilniki.

3.2. Termoelektrično hlajenje (Peltier)

Polprevodni-hlajenje(brez gibljivih delov)

Uporablja se pri natančni razsvetljavi(medicinska, mikroskopija)

Omejitev:Visoka poraba energije (~20 % dodatne moči).

3.3. 3D-Natisnjeni hladilniki

Mrežaste strukture po meriizboljša pretok zraka in učinkovitost teže.

primer:GEaditivno izdelani hladilnikizmanjšati težo za30%ob ohranjanju hladilne zmogljivosti.

4. Strategije za optimizacijo oblikovanja

4.1. Toplotno upravljanje PCB

PCB s kovinskim jedrom (MCPCB)– Aluminijaste ali bakrene podlage za boljše odvajanje toplote.

Izolirane kovinske podlage (IMS)– Uporablja se v-matrih LED z veliko močjo.

4.2. Računalniška simulacija dinamike tekočin (CFD).

Pred proizvodnjo predvidi pretok zraka in porazdelitev toplote.

primer:Cree za optimizacijo uporablja CFDLED nizi XLampza enakomerno hlajenje.

4.3. Modularni modeli toplotnih odvodov

Zamenljivi hladilni moduliza fleksibilnost vzdrževanja.

Zaključek

Učinkovito odvajanje toplote LED je odvisno od:

Izbira materiala(hladilni odvodi iz aluminija/bakra, napredni TIM-ji)

Metoda hlajenja(pasivno za nizko-moč, aktivno/hibridno za visoko-moč)

Optimizacija oblikovanja(CFD, modularne strukture, 3D tisk)

Prihodnji trendi:

Grafen{0}}izboljšani razpršilci toplote(večja prevodnost)

Termalno upravljanje-na podlagi umetne inteligence(dinamična nastavitev hlajenja)

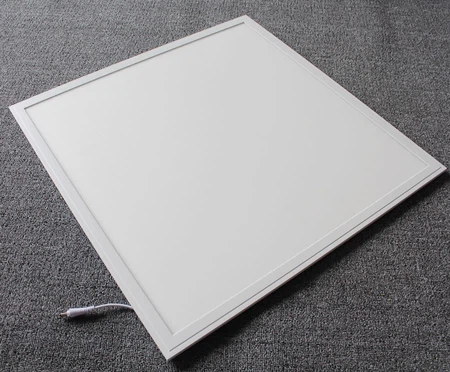

.Moč: 18-40W
