LED stadionSvetloba: specifikacije, standardi in vodnik za izbiro
Povzetek
Ta tehnični dokument zagotavlja celovito analizoLED svetilka za stadionsistemi za profesionalne in univerzitetne športne objekte. Podrobno opisuje kritične specifikacije delovanja, ustrezne standarde osvetlitve in sistematičen okvir za izbiro izdelkov in načrtovanje projektov. Vsebina je strukturirana tako, da podpira upravitelje objektov, inženirje in uradnike za javna naročila pri sprejemanju odločitev na podlagi objektivnih podatkov in najboljših praks v industriji.
Tehnične specifikacije in meritve zmogljivosti zaLED luči za stadion
Izbira ustreznegaLED svetilka za stadionzahteva oceno več ključnih fotometričnih in električnih parametrov. Primarne specifikacije določajo sposobnost sistema, da izpolnjuje standarde osvetlitve.
Svetlobni tok in učinkovitost:Svetlobni tok, merjen v lumnih (lm), določa skupno izhodno moč vidne svetlobe napeljave.LED svetilka za stadionučinkovitost, izražena v lumnih na vat (lm/W), označuje energetsko učinkovitost. Komercialne-napeljave za velika prizorišča običajno zagotavljajo 130–160 lm/W. Napeljava z močjo 1500 W in učinkovitostjo 130 lm/W proizvede približno 195.000 lumnov.
Optična porazdelitev (kot snopa):Kot svetlobnega snopa, ki je pogosto razvrščen po vrstah NEMA (National Electrical Manufacturers Association), narekuje širjenje svetlobe. Ozki snopi (NEMA 2-3) projicirajo svetlobo na velike razdalje, primerni za osvetlitev osrednjih polj z obodnih drogov. Široki žarki (NEMA 4-5) zagotavljajo široko pokritost od blizu. Asimetrične porazdelitve so standardne za sisteme, nameščene na obodu, za čim večjo pokritost polja in zmanjšanje razlitja svetlobe.
Zaščita pred vdorom (IP) in odpornost proti koroziji:Tekmovanja na stadionu so ocenjena s kodo IP (Ingress Protection). AnIP65ocena ali višja je obvezna za izpostavljenost na prostem, kar zagotavlja zaščito pred vdorom prahu in vodnimi curki iz katere koli smeri. Napeljave v obalnih regijah zahtevajo posebne materiale in premaze,-odporne na korozijo, kot je skladnost s testom slanega pršenja ASTM B117 za 1000+ ur.
Tabela 1: Ključne specifikacije delovanja za visoko-močLED luči za stadion
|
Specifikacija |
Tipičen obseg |
Pomembnost/Standard |
|---|---|---|
|
moč (vati) |
500W – 2000W |
Določa skupno svetlobno moč sistema. |
|
Svetlobna učinkovitost |
130–160 lm/W |
Večja učinkovitost zmanjša porabo energije in obratovalne stroške. |
|
Korelirana barvna temperatura (CCT) |
4000K – 5700K |
5000K–5700K je standard za profesionalne televizijske oddaje (IES RP-6). |
|
Indeks barvnega upodabljanja (CRI) |
Ra Večji ali enak 80, R9 > 0 |
CRI>80 in pozitivna vrednost R9 zagotavljata natančno barvno reprodukcijo za predvajalnike in kamere. |
|
Kot snopa (NEMA) |
Od tipa II do tipa V |
Določa vzorec razsvetljave in pokritost polja. Izbrano s fotometrično študijo. |
|
Zaščita pred vdorom |
IP65, IP66 |
Za zunanjo športno razsvetljavo je zahtevan najmanj IP65. |
|
Delovna temperatura okolja |
-40 stopinj do +50 stopinj |
Zagotavlja zanesljivo delovanje v vseh podnebnih razmerah. |
|
Življenjska doba (L70/B50) |
50.000–100.000 ur |
Čas, dokler se svetlobni tok zmanjša na 70 % začetnega za 50 % napeljav. |
|
Skupno harmonično popačenje (THD) |
< 20% |
Zagotavlja kakovost električne energije in skladnost s standardi električnega omrežja. |
|
Prenapetostna zaščita |
Večji ali enak 10 kV |
Ščiti pred napetostnimi sunki,-ki jih povzroči strela. |
Skladnost s standardi osvetlitve za šport
ProfesionalecLED osvetlitev stadionazasnova mora biti v skladu z objavljenimi standardi, ki določajo ravni osvetlitve, enotnost in nadzor bleščanja. Serija RP-6 Društva za svetilni inženiring (IES) je temeljni dokument v Severni Ameriki.
Klasifikacija IES in ravni osvetljenosti:Objekti so razvrščeni (razred I-IV) glede na raven igre in število gledalcev. Za vodoravne (Eh) in navpične (Ev) ravnine ima vsak razred ciljne-ohranjene vrednosti osvetljenosti. Te vrednosti se merijo v čevljih (fc) ali luksih. Na primer, IES razred I za profesionalni nogomet zahteva povprečno horizontalno osvetljenost 100 fc za igrišče, medtem ko razred IV za trening zahteva le 20 fc.
Meritve enotnosti in bleščanja:Razmerja enakomernosti (U1=E_min / E_avg; U2=E_min / E_max) zagotavljajo enakomerno porazdelitev svetlobe, kar je ključnega pomena za varnost igralcev in dosledno kakovost oddajanja. IES razred I običajno zahteva U2 > 0,7. Bleščanje se ocenjuje z meritvami, kot sta enotna ocena bleščanja (UGR) ali ocena bleščanja (GR), pri čemer nižje vrednosti kažejo na boljše vizualno udobje. Vrednost GR pod 50 je običajno določena za namestitve,-obrnjene proti igralcu.
Metodologija načrtovanja in študija primera: baseballsko igrišče razreda II
Fotometrična analiza je korak, o katerem- se ni mogoče pogajati za vsako profesionalno namestitev. Ta simulacija predvideva delovanje pred namestitvijo.
Obseg projekta:Ta primer vključuje univerzitetno (Razred II) igrišče za bejzbol z dimenzijami 330 ft (kršne črte) x 400 ft (srednje igrišče). Cilj zasnove je bil izpolniti standarde IES RP-6 za tekmovalno univerzitetno igro in regionalno televizijsko oddajanje.
Oblikovalska rešitev in rezultati:

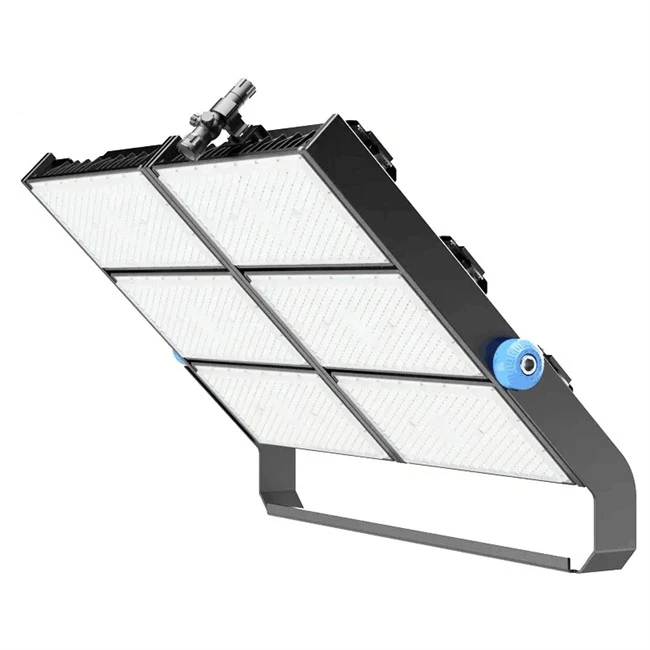

Napeljava:Asimetrični LED reflektorji z močjo 1200 W (učinkovitost 150 lm/W).
Postavitev:Osem (8) drogov na montažni višini 90 ft.
Fotometrični izhod:Simulacija je potrdila skladnost.
Tabela 2: Povzetek fotometričnih rezultatov za Collegiate Baseball Field
| metrika|Cilj IES razreda II|Dosežena vrednost |
| Povprečna vodoravna osvetljenost (notranji prostor)| 50 fc|52,3 fc |
| Povprečna vodoravna osvetljenost (zunanje polje)| 30 fc|32,1 fc |
| Enakomernost (U2) - Vodoravno| > 0,60|0,71 |
| Povprečna navpična osvetljenost (glavna kamera)| 50 fc|54,8 fc |
| Ocena bleščanja (GR)| < 50|45 |
| Skupna priključna moč| ni na voljo|76,8 kW |
| Sistemska svetlobna učinkovitost| ni na voljo|142 lm/W (sistem) |
Integracija, kontrole in vidiki življenjskega cikla
Moderno LED osvetlitev stadionasistemi so integrirane platforme.
Nadzorni sistemi:Napeljave z vmesniki za zatemnitev 0–10 V ali DALI omogočajo nadzor scene (npr. trening, igra, oddaja, vzdrževanje). Omrežni sistemi za nadzor razsvetljave omogočajo načrtovanje, spremljanje energije in upravljanje na daljavo, kar prispeva k operativnim prihrankom.
Toplotno upravljanje in življenjska doba:Dolgoživost delovanja je odvisna od učinkovitega toplotnega upravljanja. Visoko{1}}kakovostna svetilka uporablja -ohišja iz tlačno litega aluminija z vgrajenimi toplotnimi odvodi za vzdrževanje temperatur spoja v varnih mejah, kar zagotavlja stabilno svetlobno moč in barvo v deklarirani življenjski dobi L70/B50.
Glosar tehničnih izrazov
Svetlobni tok:Količina vidne svetlobe, ki jo oddaja vir, merjena v lumnih (lm).
Svetlobna učinkovitost:Razmerje med svetlobnim tokom (lm) in vhodno električno močjo (W), merjeno v lm/W.
Vrsta žarka NEMA:Klasifikacijski sistem (1-7), ki opisuje vzorec širjenja svetlobe reflektorja.
Korelirana barvna temperatura (CCT):Zaznana "toplota" ali "hlad" bele svetlobe, merjena v Kelvinih (K).
Indeks barvnega upodabljanja (CRI):Mera (Ra 0–100) zmožnosti vira svetlobe, da zvesto razkrije barve predmeta v primerjavi z naravno referenco.
Življenjska doba L70 se nanaša na število delovnih ur, ki so potrebne, da populacija svetilk doseže 70 % svoje začetne svetlobne moči.
Izzivi in rešitve industrije
Izziv: Doseganje navpične osvetlitve za HDTV oddajanje.
Navpična osvetlitev je ključna za jasnost kamere, vendar jo je težje doseči kot vodoravno svetlobo. Standardna postavitev obodnih drogov morda ne bo zadostovala.
rešitev:Mešana-zasnova postavitve, ki vključuje dodatne napeljave, nameščene na spodnjih napuščih ali ploščah, osredotočenih posebej na zapolnjevanje navpičnih ravnin. Ta vidik je treba modelirati v podrobni fotometrični študiji.
Izziv: Uravnoteženje visoke osvetljenosti s porabo energije in bleščanjem.
Doseganje visokih ciljnih vrednosti luksov/footcandle za objekte razreda I lahko povzroči prekomerno porabo energije in bleščanje za igralce in gledalce, če niso pravilno zasnovani.
rešitev: Utilize fixtures with high efficacy (>150 lm/W) in natančno asimetrično optiko. Uporabite večje število napeljav z nižjo-močjo, strateško usmerjenih, namesto manj napeljav z visoko-močjo, da izboljšate enotnost in zmanjšate najvišjo intenzivnost bleščanja.
Reference in avtoritetni viri
Društvo za svetilno tehniko. *ANSI/IES RP-6-22: Razsvetljava območij za šport in rekreacijo*. New York: IES, 2022.
Nacionalna univerzitetna atletska zveza.Smernice NCAA za športno razsvetljavo. Indianapolis: NCAA, 2023.
Mednarodna komisija za osvetlitev (CIE).CIE 150:2017 Priročnik o omejevanju učinkov moteče svetlobe iz napeljav zunanje razsvetljave. Dunaj: CIE, 2017.
Konzorcij DesignLights.Tehnične zahteve za zunanjo športno razsvetljavo. https://www.designlights.org/
Ministrstvo za energijo ZDA.Napoved prihrankov energije polprevodniške-razsvetljave v aplikacijah splošne razsvetljave. 2023.
