LED luči za stadion|Profesionalni športni reflektorji

Za kaj se uporablja LED luč na stadionu?

LED luči za stadione so visoko zmogljive reflektorske svetilke, ki so zasnovane za porazdelitev svetlobe na športnih igriščih na velike razdalje. LED luči za stadione so znane tudi kot razsvetljava športnih igrišč. Te usmerjene svetilke so nameščene na ustreznih višinah okoli športnega igrišča stadiona, da ustvarijo svetlobno okolje, ki omogoča izjemno vidljivost tako za igralce kot gledalce, kot tudi za televizijske prenose. Stadion je velika arena, ki lahko gosti različne dogodke, vključno s športom, koncerti in drugimi predstavami. Sestavljen je iz igralnega polja, ki je bodisi delno ali v celoti obkroženo z vrstmi nagnjenih sedežev, ki so namenjeni gledalcem, da imajo pogled na dogajanje.

Stadion je velika in spektakularna zgradba, ki pokriva veliko območje in sprejme veliko število ljudi. Služi kot lokacija za vznemirljive in zabavne dogodke in je znan po svoji zmogljivosti, da sprejme velike množice. S simulacijo naravne svetlobe tudi v najtemnejših nočnih urah sistemi športne razsvetljave omogočajo, da prizorišča ostanejo odprta dlje časa. Ukvarjajo se z nalogo ustvarjanja optimalnih vizualnih pogojev za igralce, razvijajo privlačno nastavitev za navdušujoče izkušnje oboževalcev in omogočajo prenos HDTV, digitalno fotografijo in snemanje v počasnem posnetku, da bi ujeli spektakle, vznemirljive trenutke in dinamiko iger.

Načela osvetlitve

Zaradi dejstva, da se številni dogodki izvajajo po temi, je osvetlitev bistvena sestavina arhitekture stadiona. Uporaba reflektorjev na ustrezen način je glavni poudarek osvetlitve stadiona. Za velika prizorišča, ki nimajo razpoložljivih stropnih konstrukcij za namestitev sistemov za osvetlitev navzdol, je edini vir umetne svetlobe reflektor, ki je postavljen visoko po obodu igrišča in obrnjen proti najbolj oddaljenim delom igrišča. Za te svetilke je nujno, da lahko kontrolirano projicirajo svetlobne snope na igrišče, da ga ustrezno kvantitativno in kvalitativno osvetlijo.

Na stadionih se redno odvijajo številni različni športni dogodki. Najbolj priljubljene igre za igranje v teh arenah so tiste, ki se odvijajo v zraku, kot so kriket, baseball, nogomet in nogomet. Ogromna igrišča, potrebna za te športe, povzročajo velike težave v smislu osvetlitve. Nogometno igrišče ima širino od 59 do 69 metrov in dolžino od 100 do 110 metrov. Dimenzije igrišča za ameriški nogomet so 91,80 m v dolžino in 48,75 m v širino. Za postavitev igrišča za bejzbol je potrebnih približno tri hektare zemlje. Premer ovalnega ali okroglega igrišča za kriket se lahko giblje od 90 do 150 metrov na najširši točki.

Zaradi dejstva, da se stadioni pogosto uporabljajo za prirejanje različnih športov in dogodkov, obstaja potreba po razsvetljavi, ki lahko ustreza različnim potrebam vseh pomembnih športov. Ne samo, da bi bilo treba sisteme športne razsvetljave zgraditi v kombinaciji s prizoriščem, ampak jih je treba ustvariti tudi v povezavi s posebnimi zahtevami, ki so povezane s posameznim športom.

V zadnjem desetletju je prišlo do pomembnega premika v smeri uporabe LED tehnologije v sistemih športne razsvetljave. Ta premik se je zgodil kot odgovor na naraščajoče pomisleke glede stroškov in okoljskega učinka prejšnjih tehnologij razsvetljave. Vedno strožja merila za gospodarnost z energijo so bila v povezavi s prepričljivimi prednostmi, ki jih prinaša nova tehnologija, gonilna sila ogromnega prehoda na LED razsvetljavo.

Ko so LED-diode usmerjene naprej, povzročijo sevalno rekombinacijo elektronov in lukenj v aktivnem območju polprevodniških naprav pn spoja. Posledica tega je oddajanje svetlobe iz LED. Rezultat tega mehanizma je visoka kvantna učinkovitost pri proizvodnji vidne svetlobe in viru svetlobe prinaša številne druge pomembne prednosti. Te prednosti vključujejo svetlobni vir z majhno velikostjo vira, dolgo življenjsko dobo, zmožnost takojšnjega vklopa in izklopa, skoraj neomejene preklopne cikle, možnost zatemnitve celotnega obsega, spektralno nastavljivost in trdno vzdržljivost. Svetlobna učinkovitost belih LED, ki temeljijo na pretvorbi fosforja, ima zdaj veliko prednost pred prejšnjimi tehnologijami razsvetljave, čeprav je na tem področju še veliko prostora za izboljšave.

Z omogočanjem celovite optimizacije vseh parametrov LAE, kot so učinkovitost svetlobnega vira, učinkovitost optične dostave, učinkovitost spektra in učinkovitost intenzivnosti, LED-tehnologija utira pot povsem novemu svetu možnih možnosti za varčevanje z energijo. Nadaljnji bistveni dejavnik, ki prispeva k izjemni donosnosti naložbe (ROI), ki jo ponujajo izdelki za razsvetljavo LED, je njihova zmožnost delovanja brez kakršnega koli vzdrževanja v obdobju najmanj 50, 000 ur ali celo dlje.

LED-osvetlitev ne zagotavlja samo neprimerljive ekonomičnosti, ki je zelo pomembna za aplikacije športne razsvetljave z visoko močjo, ampak tehnologija ponuja tudi priložnost za napredek onkraj kvalitativnih omejitev, ki veljajo za starejše tehnologije. LED osvetlitev predstavlja učinkovito rešitev temeljnega problema neenakomerne osvetlitve, ki jo povzroča HID razsvetljava. V primerjavi z reflektorji HID zmožnost izdelave naprave za površinsko emisijo s skupino diskretnih LED in uporaba natančno izdelanega optičnega nadzora na ravni paketa povzročita izboljšanje enotnosti, ki je večja od faktorja dva.

Inherentna spektralna nastavljivost polprevodniške osvetlitve omogoča prenos svetlobe, ki ima izjemno sposobnost barvnega upodabljanja in bolj estetsko izboljša zmogljivost igralcev in televizijsko oddajanje. To je ugodno tako za vizualno izkušnjo občinstva kot za kakovost oddajanja.

Obvladovanje zapletenosti delovanja LED

LED luči za stadione so izjemno zmogljivi sistemi razsvetljave, ki lahko porabijo do 2000 vatov električne energije in ustvarijo osupljivo visoko moč v paketih od deset tisoč do sto tisoč lumnov. LED luči za stadione so v zadnjih letih vse bolj priljubljene. Te visoko zmogljive LED reflektorske luči so delo večdimenzionalnega inženiringa, ki zahteva visoko stopnjo integracije na različnih področjih, vključno s termičnimi, električnimi, optičnimi in mehanskimi.

Svetleče diode so izjemno zapletene in napredne polprevodniške naprave, ki so namenjene delovanju v okolju, v katerem so električna moč, temperatura, vlažnost in drugi parametri nadzorovani znotraj določenih razponov. Svetleče diode lahko pravilno delujejo samo v takšnem okolju. Zato je za obravnavo integracijskih izzivov, ki jih prinašajo tesno soodvisne optoelektronske (svetlobni tok in učinkovitost), električne (tok, napetost in moč) in toplotne (temperatura spoja) značilnosti polprevodniških oddajnikov, holistični pristop potreben je razvoj sistema.

Ko se uporabljajo zunaj, lahko sistemi LED visoke moči izpostavijo svoje posamezne diode LED kot tudi druge komponente sistema znatnim obremenitvam okolja in delovanja. Prepoznati in obravnavati je treba vse mehanizme okvar v LED diodah, ki jih povzročajo notranje in zunanje spremenljivke, da lahko LED luči na stadionu izvajajo svoje potrebne naloge v težkih delovnih pogojih za določen čas. Kljub dejstvu, da je napredek v LED tehnologiji odprl neskončno število oblikovalskih izbir za LED luči stadionov v smislu njihove funkcije in videza, se osnove sistemske integracije niso spremenile.

Zelo učinkovit LED reflektor je visoko razvit sistem, ki vključuje LED, pogonska in krmilna vezja, sisteme za upravljanje toplote, optiko in druge komponente na namenski in inteligenten način. Bodisi nivo svetilke ali modula je odgovoren za dejansko izvedbo fizične integracije, ki poteka med LED diodami, optiko in hladilnikom. Rezultat integracije na ravni svetilk je proizvodnja izdelka, ki ustvarja svetlobo iz enega samega optičnega sklopa. Po drugi strani pa modularna zasnova povzroči proizvodnjo sistema, ki je razširljiv in je sposoben proizvesti ultra visoko moč ter je sestavljen iz izračunanega števila samostojnih svetlobnih motorjev.

Gonilnik LED je fizično ločen od svetlobnega motorja LED ali toplotno izoliran od njega, da preprečimo, da bi toplotna obremenitev LED obremenila in poslabšala komponente vezja. To je mogoče doseči s fizično ločitvijo gonilnika LED od motorja LED luči.

Toplotna obremenitev, ki jo lahko ustvari sistem LED visoke moči, je lahko izjemno visoka; zato je treba pot toplotnega prenosa dimenzionirati, da lahko sprejme to obremenitev. Da bi dosegli ta cilj, je treba toplotni upor vsake komponente vzdolž poti, ki vodi od stičišča do zraka, zmanjšati v največji možni meri. Spajkalni spoji, znani tudi kot medsebojni priključki, so bistveni sestavni del rešitve toplotnega upravljanja za LED-svetilko. Ta komponenta skupaj s hladilnikom, materialom termičnega vmesnika (TIM) in tiskanimi vezji s kovinskim jedrom (MCPCB) sestavlja preostali del sistema. Ne samo, da je konstrukcija zanesljivega spajkalnega spoja med paketom LED in MCPCB izjemno potrebna za prenos toplote med obema komponentama, ampak je tudi precej ključnega pomena za vzdržljivost sistema razsvetljave kot celote. Spajkalni spoj mora zagotoviti robustno metalurško vez, ki ima veliko odpornost proti lezenju in vibracijam. Visoka odpornost spajkalnih spojev proti lezenju lahko zmanjša količino kopičenja deformacijske energije, ki nastane kot posledica toplotnega kroženja, ki ga pogosto najdemo v sistemih zunanje športne razsvetljave. Električno izolacijo zagotavlja večplastno tiskano vezje iz bakra in aluminija (MCPCB), ki je sestavljeno iz dielektrične plasti na eni strani, bakrene na drugi strani in aluminijaste plošče na sredini. Ta oblika zagotavlja dobro toplotno pot med LED diodami in hladilnikom. Material termičnega vmesnika ali TIM je namenjen zmanjšanju količine zraka, ki se ujame v vmesnik med MCPCB in hladilnikom.

Hladilno telo opravlja dve funkciji: najprej deluje kot toplotni rezervoar z absorbiranjem toplote, ki jo oddajajo LED diode, nato pa opravlja nalogo razpršilnika toplote s sproščanjem te toplote v okoliški zrak s konvekcijo in sevanjem. Tlačno litje, hladno kovanje ali ekstrudiranje so tri primarne konstrukcijske metode, ki se uporabljajo za izdelavo te komponente, ki se običajno prodaja kot ena enota skupaj z ohišjem. V mnogih primerih je geometrija zasnove hladilnega telesa namenjena povečanju količine konvektivne površine kot tudi koeficienta prenosa toplote. Kadar obstajajo fizične omejitve, ki omejujejo zasnovo hladilnega telesa, se lahko uporabijo toplotne cevi za spodbujanje odvajanja toplote.

Nadzor pretoka trenutne regulacije

Gonilnik LED aplikacije je ključni podsistem, ki vpliva na vedenje sistema, pa tudi na njegovo učinkovitost in življenjsko dobo. Opravlja funkcijo napajanja in spremeni moč, ki prihaja iz linije (ki je izmenični tok ali AC) v enosmerni tok ali DC, ki je združljiv z obremenitvijo LED. Poleg tega nudi zaščito pred okvarami, kot so prekomerni tok, kratek stik, previsoka napetost, previsoka temperatura in druge obremenitve. Pri načrtovanju gonilnikov LED za uporabo v zunanjih aplikacijah je treba zaščito pred prehodnimi pojavi vključiti v zasnovo gonilnega vezja, da se zagotovi, da so LED diode ter vsa občutljiva vezja in komponente dovolj zaščiteni.

Gonilniki LED običajno vključujejo krmilno vezje za zagotavljanje funkcije zatemnitve, konstantne svetlobne moči (CLO), mešanja barv in/ali interoperabilnosti z okoljskimi senzorji za nadzor zasedenosti in zbiranje dnevne svetlobe. Ta razvoj športne razsvetljave od fiksne izhodne naprave do inteligentne, programabilne razsvetljave je olajšan z vključitvijo krmilnega vezja v gonilnike LED.

Komunikacije, poslane iz zunanje naprave v krmilno vezje, omogočajo konfiguracijo načina delovanja, ki ga uporabnik želi. Ta posebna kategorija gonilnikov ima analogni ali digitalni vmesnik in lahko dešifrira ukazne signale, ki jih pošilja komunikacijski protokol, kot je 0-10VDC, DALI, DMX, Bluetooth, ZigBee, Z-Wave ali Wifi.

Gonilniki LED, ki so vključeni v visokozmogljive sisteme razsvetljave, so pogosto zasnovani kot dvostopenjski gonilniki, od katerih vsak izvaja aktivno korekcijo faktorja moči (PFC), neodvisno od stopnje pretvornika DC-DC. Ta vrsta voznika je znana kot voznik mostu. Preklopni regulator, ki deluje pri visoki preklopni frekvenci, zagotavlja aktivni PFC. To je storjeno, da se ohrani visok faktor moči v širokem območju vhodne napetosti, hkrati pa se duši harmonski tok. V primerjavi s svojimi enostopenjskimi predhodniki ponujajo dvostopenjski gonilniki LED precejšnje število prednosti. Sposobni so pravilno delovati kljub znatnim premikom v omrežni napetosti in jih je mogoče krmiliti z uporabo krmilnih spremenljivk, ki obsegajo širok razpon. Dvostopenjski gonilniki imajo arhitekturo vezja, ki je sposobno obvladati stroge zahteve glede učinkovitosti pretvorbe moči za sisteme, ki delujejo pri visokih ravneh moči. Ta arhitektura prav tako prispeva k zmanjšanju prenapetosti, ki se uporablja za napajanje MOSFET-jev med pojavi prenapetosti.

Sposobnost dvostopenjskih sistemov, da zadovoljijo potrebo po osvetlitvi brez utripanja, je pomembna prednost, ki jo je mogoče uresničiti z njihovo uporabo v aplikacijah športne razsvetljave. Svetleče diode lahko povzročijo utripanje zaradi valovanja izhodnega toka, kar lahko uspešno filtrira dvostopenjsko gonilno vezje. Utripanje pri športni razsvetljavi ima dve posledici. Prva težava je, da se igralčevo vizualno zaznavanje hitrosti hitro premikajoče se igralne tarče lahko spremeni, kar bi vplivalo na igralčevo vizualno zmogljivost. Druga izdaja je namenjena tako hitrim kot izjemno počasnim posnetkom. Obstoj utripanja lahko povzroči razlike v osvetlitvi od enega okvirja do drugega in omeji obseg počasnega posnetka, ki ga je mogoče doseči pri televizijskem oddajanju. Da bi dosegli višjo raven kakovosti videa, lahko uporaba hitrih video kamer za počasni posnetek zahteva, da gonilnik LED omeji vrednost valovanja na območje 3 odstotkov.

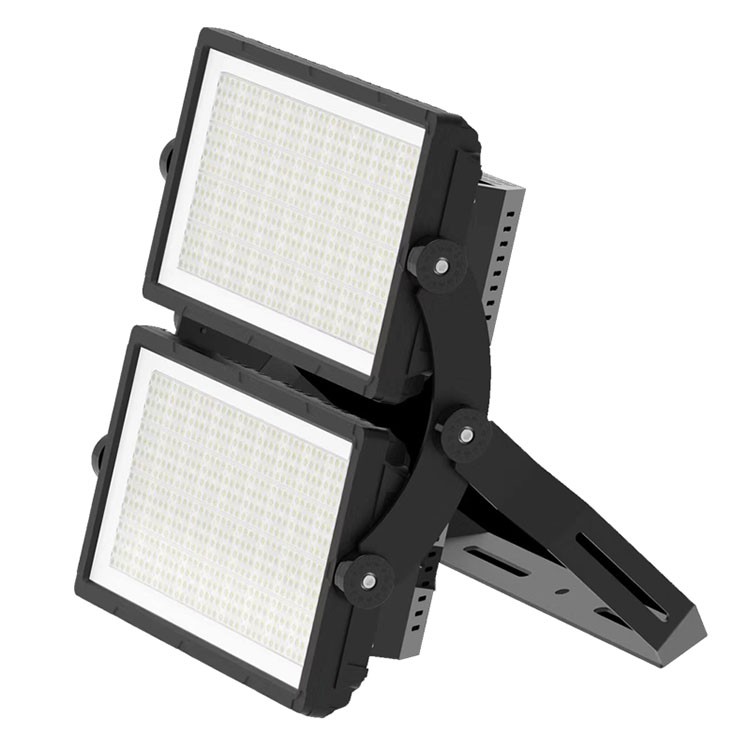

LED stadionski reflektor z visoko izhodno močjo

Lastnosti:

● Okolju prijazna razsvetljava
● 120 W nastavljiva modularna zasnova
● Zmanjša porabo energije za več kot 50 odstotkov pri tradicionalni razsvetljavi

Specifikacija:
