Optimiziranje varnosti in učinkovitosti nakladalne postaje: znanost o kotih svetlobnega snopa LED
Avtor: Kevin Rao, 26. november 2025
Na področju industrijske razsvetljave zasnova osvetlitve nakladalne postaje neposredno vpliva na učinkovitost delovanja in varnost osebja. Po podatkih Uprave za varnost in zdravje pri delu (OSHA) neustrezna razsvetljava prispeva k skoraj 30 % nesreč na delovnem mestu v logističnih objektih. Izbira ustreznih luči LED za nakladalno postajo vključuje več kot le namestitev napeljave-je ključno odvisna od natančnega nadzora kotov žarka, na videz preprostega parametra, ki odločilno vpliva na vidljivost, varnost in porabo energije.
Tehnična analiza žarkovnih kotov: optične osnove in sistemi parametrov
Kot snopa je opredeljen kot kot, ki nastane, ko je intenzivnost svetlobe 50 % središčne intenzivnosti. V optičnem inženirstvu ta parameter sledi strogim merilnim standardom, ki jih je določila Mednarodna komisija za osvetlitev (CIE). Pri LED lučeh nakladalne postaje izbira kota snopa v bistvu predstavlja prostorsko kontrolo porazdelitve svetlobnega toka.
S tehničnega vidika so značilnosti žarka LED svetilk določene s tremi ključnimi parametri:
Kot snopa: Določa širjenje svetlobe
Fotometrična krivulja: Opisuje porazdelitev jakosti svetlobe v prostoru
Polovični-najvišji kot žarka: Določa mejo, kjer intenzivnost pade na 50 % sredinske vrednosti
Sodobni sistemi osvetlitve priklopnih postaj LED uporabljajo sekundarne optične zasnove z uporabo natančne porazdelitve svetlobe skozi leče in reflektorje za doseganje specifičnih vzorcev žarka. Ozki žarki (10 stopinj -30 stopinj) uporabljajo leče z globoko-votlino za visoko koncentracijo svetlobe, medtem ko široki žarki (70 stopinj -120 stopinj) uporabljajo leče ali difuzorje s plitvimi stranicami za spodbujanje enakomernega razprševanja svetlobe.
Predvsem obstaja jasno geometrijsko razmerje med višino namestitve vpenjala in kotom žarka. V skladu s formulo za izračun osvetljenosti E=(I × cos³θ) / h², kjer je h višina vgradnje in θ vpadni kot, povečanje višine vgradnje zahteva ustrezne prilagoditve kota žarka, da se ohranijo ravni osvetljenosti na delovni ravnini pod enakimi pogoji svetlobnega toka.
Strategije optimizacije za kote snopa v različnih scenarijih uporabe

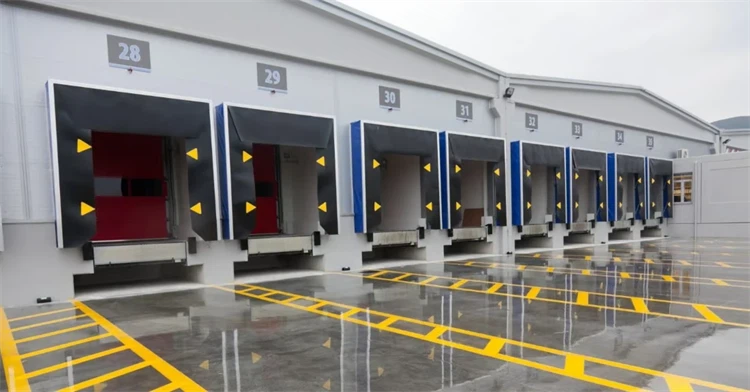

1. Notranja osvetlitev priklopnih vrat in prikolic
Notranja osvetlitev priklopnika predstavlja največje vizualne zahteve pri nakladanju. Raziskave kažejo, da je 45 % napak pri nalaganju neposredno povezanih z vizualnimi napakami, ki jih povzroča nezadostna osvetlitev. Priporočljivi so srednji koti žarka od 30 stopinj do 60 stopinj, saj ta razpon ohranja ustrezno globino osvetlitve, hkrati pa zagotavlja ustrezno bočno pokritost. Med izvajanjem upoštevajte:
Postavitev napeljave 2-3 metre od vhodov v priklopnik
Vzdrževanje standardov osvetljenosti najmanj 250 luksov v notranjosti prikolic
Izogibanje kotom namestitve, ki usmerjajo svetlobo v vidne črte voznikov
2. Splošna območja dokov in poti za pešce
V skladu s standardi industrijske razsvetljave ANSI/IES RP-7 zahtevajo glavne pristaniške vpadnice povprečno osvetljenost 150–200 luksov. Široki koti žarka od 60 stopinj do 90 stopinj delujejo izjemno na teh področjih, ker:
Zagotovite uravnoteženo razmerje med navpično-in-vodoravno osvetljenostjo (priporočeno 0,5–0,7)
Zmanjšajte čas vizualne prilagoditve operaterjev opreme
Zmanjšajte varnostna tveganja, ki jih povzročajo sence
3. Visoka-razsvetljava in razsvetljava posebnih območij
Za napeljave, nameščene višje od 8 metrov, se priporočajo ozki koti svetlobnega snopa od 30 stopinj do 50 stopinj. Analiza programske opreme za optično simulacijo kaže, da pri 12-metrski višini montaže 40-stopinjski koti žarka dosežejo optimalno enakomernost osvetljenosti (nad 0,6) na delovnih površinah, hkrati pa učinkovito nadzorujejo bleščanje (UGR).<22).
Primerjalna analiza delovanja kota žarka
| Scenarij uporabe | Priporočeni kot žarka | Raven osvetlitve (lux) | Enotnost (Uo) | Priporočena višina namestitve | Razred energetske učinkovitosti |
|---|---|---|---|---|---|
| Notranja nakladalna cona prikolice | 30 stopinj -45 stopinj | 250-300 | Večji ali enak 0,7 | 3-5 metrov | A+ |
| Območje delovanja dok platforme | 60 stopinj -75 stopinj | 150-200 | Večji ali enak 0,6 | 5-8 metrov | A |
| Zunanji prehodi dokov | 90 stopinj -120 stopinj | 100-150 | Večji ali enak 0,5 | 4-6 metrov | A- |
| Skladiščni prostori-High Bay | 25 stopinj -40 stopinj | 200-250 | Večji ali enak 0,7 | 8-12 metrov | A+ |
| Varnostne inšpekcijske točke | 45 stopinj -60 stopinj | 300-350 | Večji ali enak 0,8 | 2-4 metre | A |
Opomba: Enakomernost Uo=najmanjša osvetljenost/povprečna osvetljenost, podatki iz standardov za osvetlitev IESNA
Ključni premisleki za inženirsko izvedbo
Višina stropa in fotometrična porazdelitev napeljave
Obstaja jasna korelacija med montažno višino in ujemanjem kota žarka. Empirične formule kažejo optimalni kot svetlobnega snopa ≈ 2×arctan(R/h), kjer je R polmer osvetlitve in h višina montaže. Na primer, pokrivanje območja s premerom 8 metrov na višini 6 metrov teoretično zahteva približno 67 stopinjski kot žarka.
Ambientalna svetloba in značilnosti odseva
Sodobna skladišča pogosto uporabljajo talne materiale z visoko-odbojnostjo (odbojnost betona 20-40%, epoksi tlaki 40-60%), kar znatno vpliva na dejanske svetlobne učinke. Široki koti žarka lahko povzročijo nezadostno osvetlitev v okoljih z nizko odbojnostjo, medtem ko lahko povzročijo neprijetno bleščanje v okoljih z visoko odbojnostjo.
Postavitev napeljave in prekrivanje svetlobe
Za zagotovitev izpolnjevanja standardne enakomernosti osvetlitve razmik vpenjal ne sme presegati 1,5-kratne montažne višine. Simulacije osvetlitve z uporabo profesionalne programske opreme, kot je Dialux, dokazujejo, da ustrezno prekrivanje snopa (15 %-30 %) učinkovito odpravi zasenčena področja in izboljša vizualno udobje.
Pogoste načrtovalske napake in rešitve
Napaka 1: Pre-dajanje prednosti širokim svetlobnim kotom
V skladiščih z nizko višino stropa (<5 meters), using beam angles above 90° causes:
Prekomerna svetlost stropa ustvarja neprijetno bleščanje
Nezadostna dejanska osvetljenost delovnih ravnin
Potrata energije v-nedelovnih prostorih
rešitev: Izvedite tehnologijo asimetrične porazdelitve svetlobe, ki natančno usmerja svetlobo na delovna področja, medtem ko nadzoruje svetlobni tok navzgor.
Napaka 2: Zanemarjanje zahtev vizualnih nalog
Različna delovna področja imajo različne zahteve glede kakovosti osvetlitve. Območja natančnega delovanja (kot je branje nalepk) zahtevajo višjo navpično osvetlitev in barvno upodabljanje, medtem ko območja prehoda dajejo prednost enakomernosti osvetlitve.
rešitev: Izvedite večplastne strategije osvetlitve, ki združujejo poudarjeno osvetlitev s splošno osvetlitvijo, da optimizirate celotno vizualno okolje.
Tehnološki trendi in inovativne rešitve
Sodobna tehnologija osvetlitve priklopnih postaj LED se razvija v smeri inteligentnih in prilagodljivih rešitev. Nedavne raziskave kažejo, da lahko sistemi LED z nastavljivim kotom žarka dosežejo dodatnih 15-20 % prihranka energije. Ti sistemi to dosežejo z:
Integrirani nizi mikroleč za elektronsko prilagajanje kota žarka
Prilagodljiv nadzor osvetlitve na podlagi podatkov senzorja
Digitalna dvojna tehnologija za pred-validacijo svetlobne sheme
Pogosto zastavljena vprašanja (FAQ)
V1: Kakšen je optimalen kot svetlobnega snopa za visoko-vgrajene luči na postaji?
A1: Za napeljave, nameščene na 10-15 metrih, so priporočeni koti ozkega snopa od 30 stopinj do 45 stopinj. To zagotavlja največjo svetlobno učinkovitost, projicirano na delovno ravnino, hkrati pa zmanjša izgubo svetlobe navzgor. Posebne izbire je treba preveriti s programsko opremo za izračun osvetlitve.
V2: Ali so nastavljivi koti žarka vredni naložbe?
A2: V pogosto spreminjajočih se postavitvah ali več-namenskih okoljih ponujajo vpenjalne naprave z nastavljivim kotom žarka znatne prednosti. Raziskave kažejo, da lahko ti sistemi zmanjšajo stroške rekonfiguracije za 30 % v dinamičnih logističnih nastavitvah.
V3: Kako kvantitativno ovrednotiti učinkovitost nadzora bleščanja?
A3: Za kvantitativno oceno se priporoča enotna ocena bleščanja (UGR). Industrijska okolja morajo vzdrževati UGR pod 22, kar se doseže z ustrezno izbiro kota žarka, položajem namestitve in dodatki proti-bleščanju.
V4: Kako koti žarka vplivajo na energetsko učinkovitost sistema?
A4: Medtem ko koti svetlobnega snopa neposredno ne spreminjajo moči napeljave, lahko optimizacija učinkovitosti porazdelitve svetlobe zmanjša število napeljav, potrebnih za doseganje enakovredne osvetljenosti. Dejanski inženirski primeri kažejo, da lahko natančna zasnova žarkov doseže 20-30 % prihranek energije.
V5: Ali so hibridne rešitve kota žarka izvedljive?
A5: Aplikacije z mešanim kotom svetlobnega snopa predstavljajo najboljšo prakso v zapletenih velikih-nakladalnih dokih. Na primer, uporaba 60-stopinjskih žarkov na glavnih prometnicah in 40-stopinjskih žarkov na nakladalnih točkah doseže optimalno ravnovesje med energetsko učinkovitostjo in vizualnim udobjem.
Zaključek
Znanstvena izbira kota svetlobnega snopa predstavlja osrednji tehnični vidik zasnove osvetlitve LED nakladalne postaje. Samo s poglobljenim razumevanjem optičnih principov v kombinaciji s specifičnimi zahtevami uporabe lahko ustvarimo varna, učinkovita in-energijsko varčna sodobna okolja razsvetljave nakladalnih ram. Z napredkom tehnologije LED in inteligentnih krmilnikov bodo natančne, prilagodljive svetlobne rešitve postale industrijski standardi, ki bodo zagotavljali celovito vizualno zagotovilo za logistične operacije.
Reference:
IESNA. (2020).Priročnik za razsvetljavo: referenca in uporaba. 11. izdaja.
CIE. (2018).CIE 218: Raziskovalni načrt za razsvetljavo.
DOE. (2021).Napredne smernice za osvetlitev. Ministrstvo za energijo ZDA.
OSHA. (2022).Standardi industrijske razsvetljave. OSHA 3124-12R.
