Ballast Terminator: Kako LED osvetlitev na novo opredeljuje pravila uporabe električne energije
Ko vstopite v pisarno, ki jo prenavljajo, opazite stropne luči, ki oddajajo rahlo brenčanje? Ta zvok izvira iz industrijske relikvije, ki je namenjena zastarelosti-balastu. Ko tehnologija LED postaja vseprisotna, ta ključna komponenta, ki je pol stoletja prevladovala v industriji razsvetljave, tiho zapušča oder. Razumevanje te preobrazbe vam ne pomaga le pri pametnejši izbiri razsvetljave, ampak tudi razkrije, kako sodobna tehnologija pogona LED temeljito preoblikuje logiko pretvarjanja električne energije v svetlobo.
"Srčni spodbujevalnik" dobe tradicionalne razsvetljave
Kaj je balast?
Predstikalna naprava je glavna krmilna komponenta plinskih{0}}sijalk, kot so fluorescentne in visoko{1}}tlačne natrijeve sijalke. To je v bistvu naprava-za omejevanje impedance, ki ima tri ključne naloge:
Visok{0}}napetostni začetni impulz:Ob zagonu ustvari trenutno visoko napetost (do 1000 V+), da ionizira inertni plin v cevi in tvori prevodni oblok.
Trenutna uredba-stacionarnega stanja:Omejuje tok na strogo nazivno vrednost (npr. ~0,43 A za fluorescentno sijalko T8) med običajnim delovanjem, da prepreči izgorelost.
Popravek faktorja moči:Izboljša električno učinkovitost in zmanjša izgube jalove moči skozi kapacitivna ali induktivna vezja.
Tehnične omejitve tradicionalnih predstikalnih naprav
Kljub temu, da so tradicionalni balast nepogrešljivi, imajo pomembne pomanjkljivosti:
Huda izguba energije:Elektromagnetne predstikalne naprave porabijo 15-25% celotne moči žarnice.
Utripanje in šum:Delovanje na omrežni frekvenci AC (50/60 Hz) povzroči utripanje svetlobe 100/120-krat na sekundo, vibracije induktorja pa povzročajo stalno brnenje.
Počasen zagon-:V mrzlih zimskih razmerah lahko fluorescenčne sijalke potrebujejo več kot 30 sekund, da dosežejo polno svetlost.
Slaba združljivost:Različne moči in tipi žarnic zahtevajo ujemanje posebnih predstikalnih naprav, kar povečuje kompleksnost zalog in vzdrževanja.
Zakaj so LED diode popolnoma opustile predstikalno napravo
Pojav LED razsvetljave ni preprosta zamenjava svetilke; to je rekonstrukcija celotne arhitekture fotoelektrične pretvorbe. Glavne razlike so:
1. Osnovna načelna razlika: izpust elektronov v primerjavi s plinom
| Dimenzija funkcije | Fluorescentna sijalka (zahteva balast) | LED svetilka (zahteva gonilnik) |
|---|---|---|
| Načelo luminiscence | Živosrebrni parni lok vznemirljivi fosforji | Rekombinacija-elektronskih lukenj v polprevodniškem PN spoju |
| Trenutni tip | Izmenični tok (AC) | Enosmerni tok (DC) |
| Zahteva-za zagon | Zahteva visoko{0}}napetostno prekinitev (1000 V+) | Nizko{0}}napetostni zagon (običajno<60V) |
| Nadzor svetlosti | Posredna preko AC regulacije frekvence | Regulacija enosmernega toka ali PWM zatemnitev |
| Hitrost odziva | Milisekunde (omejeno z ionizacijo plina) | Mikrosekunde (skoraj v trenutku) |
2. Tehnološki razvoj gonilnika LED
Napajalnik gonilnika LED s konstantnim{0}}tokom, ki nadomešča predstikalno napravo, je visoko integriran modul močnostne elektronike. Njegovi ključni tehnološki preboji vključujejo:
Inteligentno zatemnitev:Sodobni gonilniki uporabljajo PWM (Pulse Width Modulation) ali CCR (Constant Current Reduction) za doseganje brezhibnega 0,1 %-100 % zatemnitve ob ohranjanju visokega faktorja moči in stabilne barvne temperature – nekaj, kar je za tradicionalne predstikalne naprave nemogoče.
Aktivna zasnova PFC: High-quality drivers integrate Power Factor Correction circuits, raising the PF value to >0,95, kar je veliko boljše od 0,5-0,6 tradicionalnih predstikalnih naprav. To skoraj podvoji realno delovno moč za isti odčitek števca električne energije.
Širok vhod napetosti:Svetilke, ki uporabljajo gonilnike LED za-razred-industrijskih vhodov, lahko stabilno delujejo v območju AC 85-305 V, kar popolnoma odpravi utripanje, ki ga povzročajo nihanja napetosti v omrežju – idealno za industrijska območja ali starejše zgradbe z nestabilnim napajanjem.
3. Toplotno upravljanje in revolucija življenjske dobe
Elektromagnetne izgube predstikalnih naprav se na koncu pretvorijo v toploto, kar pospeši izhlapevanje elektrod na koncih žarnic. Nasprotno pa lahko učinkovitost pretvorbe gonilnika LED preseže 92 %. V kombinaciji z učinkovitim upravljanjem toplote na ploščah iz aluminijastega substrata to rešuje "usodo toplotne degradacije" tradicionalne razsvetljave pri njenem izvoru. Eksperimentalni podatki kažejo, da se za vsakih 10 stopinj zmanjšanja temperature spoja LED njena življenjska doba podvoji-to je fizična osnova za nominalno življenjsko dobo 50.000 ur.
Kako varno nadgraditi obstoječe sisteme?
Tehno-ekonomska analiza treh poti posodobitve
| Vrsta naknadne vgradnje | Tehnični princip | Primerni scenariji | Primerjava stroškov | Dolgoročne-ugodnosti |
|---|---|---|---|---|

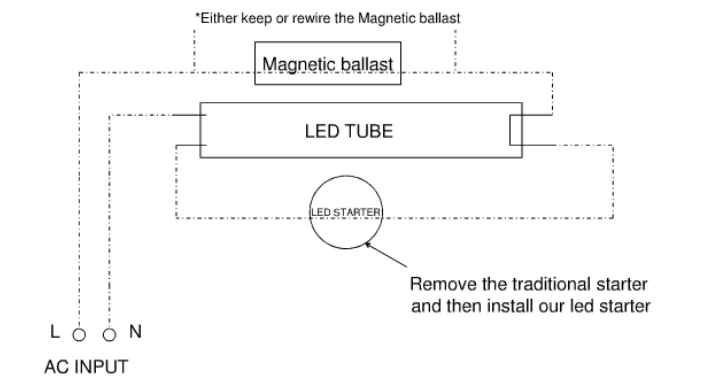

| A (Plug{0}}and-Play) | Ohranja obstoječi balast; uporablja združljive LED cevi | Zakupljeni prostori, kratkoročna-uporaba, strogi proračuni | Najnižji začetni stroški (samo cev) | Omejeno povečanje učinkovitosti (30-40%); balast ostaja točka napake |
| B (Balast Bypass) | Odstrani balast; žice neposredno na električno omrežje; uporablja LED cevi z vgrajenim gonilnikom- | Lastniške nepremičnine, srednjeročna-nadgradnja, staranje balastov | Zmerni stroški (zahteva električarja) | Največja učinkovitost (60-70% prihranek energije); odpravlja vzdrževanje balasta |
| C (zunanji gonilnik) | Popolna zamenjava z neodvisnim zunanjim gonilnikom + sistemom LED modula | Novi projekti,-komercialni prostori višjega cenovnega razreda, potrebe po pametnem nadzoru | Najvišja začetna naložba | Najbolj zanesljiv sistem; podpira popoln pametni nadzor; lažje vzdrževanje in nadgradnjo |
Ključne točke odločanja v inženirski praksi
EMC testiranje:Neposredna odstranitev balasta lahko vpliva na značilnosti EMI originalnega vezja. Priporočljiva je uporaba LED sistemov, ki so skladni s standardi, kot je EN 55015.
Harmonični nadzor:Gonilniki slabe-kakovosti lahko ustvarijo znatne-harmonike tretjega reda (zlasti 3., 5., 7.), kar onesnažuje omrežje. Izberite opremo, skladno z IEC 61000-3-2, razred C.
Varnostno potrdilo:Naknadne vgradnje, ki ohranijo predstikalno napravo, morajo zagotoviti, da svetilka ohrani svoj izvirni certifikat UL/CE. Po odstranitvi balasta je za celoten sistem potrebna ponovna-certifikacija-pravnega tveganja, ki je pri projektih pogosto spregledano.
Nov ekosistem razsvetljave v post{0}}dobi predstikalne naprave
Postopno opuščanje predstikalnih naprav ni le tehnična nadgradnja; je predpogoj za inteligentne, omrežne sisteme razsvetljave. Brez obsežnih elektromagnetnih komponent lahko napeljave zdaj:
IntegrirajPoE (Power over Ethernet) pametni nadzor osvetlitve, ki prenaša podatke in napajanje prek omrežnih kablov.
DosečiStandardno digitalno zatemnitev DALI-2, pri čemer je vsaka svetilka neodvisno naslovljiva.
ZgraditeIoT omrežja zaznavanja svetlobe, ki vsako luč spremeni v vozlišče za zbiranje podatkov za stavbo.
Statistični podatki kažejo, da svetovni letni stroški vzdrževanja zaradi okvar balasta presegajo 4,7 milijarde USD. Prehod na arhitekturo brez-balasta je tiha, a globoka revolucija v energiji in učinkovitosti.
pogosta vprašanja
V1: Če fluorescentne cevi neposredno zamenjam z LED-cevmi »plug{1}}and-play«, ali obstajajo varnostna tveganja?
A:Varnost je odvisna od specifične zasnove izdelka in stanja obstoječega sistema. Glavne točke tveganja so: 1)Združljivost balasta:Elektronske predstikalne naprave se lahko ne ujemajo z LED cevmi, kar povzroči pregrevanje. 2)Zmeda enojne/dvo-končne moči:Nepravilno ožičenje lahko pusti oba konca cevi pod napetostjo. 3)Nevarnosti vezja staranja:Balasti, starejši od 10 let, so blizu konca--življenjske dobe.Priporočilo:Dajte prednost LED-cevkam, certificiranim po UL tipa A, in spremljajte temperaturo balasta po začetni namestitvi (mora biti<90°C). The most robust solution remains Type B retrofit, eliminating ballast risks entirely.
V2: Zakaj nekatere LED luči še vedno oddajajo brenčeč zvok, podoben predstikalnim napravam?
A:To običajno ni "balastni zvok", ampak izvira iz dveh možnih virov: 1)Voznikov omrežni-frekvenčni transformator:Nizkocenovni-gonilniki, ki uporabljajo stare-železne-jedrne transformatorje, ki delujejo pri 50/60 Hz, proizvajajo magnetostrikcijski hrup. 2)Frekvenca zatemnitve PWM je prenizka:Ko je frekvenca zatemnitve pod 200 Hz, lahko človeško uho zazna impulzni šum.rešitev: Choose drivers using high-frequency switching topology (operating frequency >20 kHz), certificiran po standardih FCC Part 15B EMI, in zagotovite, da je frekvenca zatemnitve nad 800 Hz.
V3: Kako naj načrtujemo nadgradnjo LED za obstoječo tovarno s 1000 visoko-napeljavami, ki vsebujejo predstikalne naprave?
A:Priporočljiv je postopen pristop.1. faza (1-2 meseca):Testiranje vzorcev. Izberite 3-5 tipov reprezentativnih napeljav in preizkusite rešitve tipa A in tipa B ter primerjajte porabo energije, osvetlitev in enostavnost vzdrževanja.Faza 2 (3-6 mesecev):Razvijte standardiziran načrt na podlagi rezultatov. Naknadne vgradnje tipa B se pogosto priporočajo za industrijske nastavitve zaradi visokih potreb po zanesljivosti in obstoječega staranja balasta.ključ:Izračunajte skupne stroške lastništva, vključno s stroški napeljave + delom + pričakovanimi prihranki energije + prihranki pri vzdrževanju. Tipične študije primerov kažejo, da je začetni strošek tipa B za 35 % višji od tipa A, vendar je njegova donosnost naložbe v treh letih 80 % boljša z 90 % zmanjšanjem stopnje napak.
Opombe in reference
Podatki o porabi energije balasta izvirajo iz Ministrstva za energijo ZDA (DOE)Raziskava o porabi energije v poslovnih stavbah (CBECS) 2018,specializirana analiza porabe energije pomožne opreme za razsvetljavo.
Učinkovitost pogona LED in tehnični indikatorji PFC se sklicujejo na standard Mednarodne elektrotehnične komisijeIEC 61347-2-13:2014 Posebne zahteve za elektronske krmilne naprave za module LED z enosmernim ali izmeničnim tokom.
EMC in harmonični standardi citIEC 61000-3-2:2018*Elektromagnetna združljivost (EMC) – Del 3-2: Omejitve – Omejitve za emisije harmoničnega toka (vhodni tok opreme je manjši ali enak 16 A na fazo)*, zahteve razreda C.
Model ekonomske analize za scenarije naknadne vgradnje uporablja metodo izračuna stroškov življenjskega cikla (LCC), ki jo je objavilo Društvo za svetilno inženirstvo (IES), podrobno pa v tehničnem dokumentuIES DG-29-11:Stroški življenjskega cikla za razsvetljavo.
Statistični podatki o stopnjah odpovedi tradicionalnega balasta so izPoročilo o trendih vzdrževanja razsvetljave 2022, ki je pregledal zapise o vzdrževanju več kot 500 severnoameriških industrijskih objektov.
