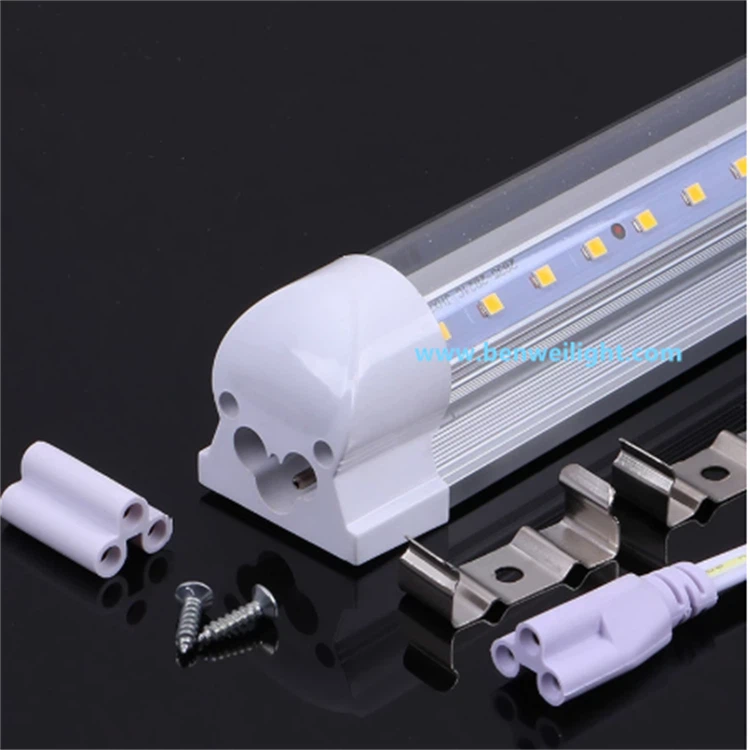

Toplotno mojstrstvo v miniaturi: kakoIntegrirane LED cevi T5(Ø16 mm) Premagajte izzive odvajanja toplote za doseganje 30,000+ ur življenjske dobe
Integracija gonilnikov LED v vitke cevi T5 (Ø16 mm) ustvarja paradoks toplotnega upravljanja:visoko{0}}zmogljiva elektronika, zaprta v prostoru z minimalno površino. Kljub temu napredne inženirske rešitve tem sistemom omogočajo zanesljivo delovanje pri temperaturah okolja 85 stopinj, hkrati pa ohranjajo življenjsko dobo 30.000 ur. Tako proizvajalci premagujejo "toplotno ozko grlo":
1. Inovacija materialov: Onkraj običajnih PCB-jev
Keramične podlage
Keramika iz aluminijevega nitrida (AlN).:
Toplotna prevodnost:180-200 W/mK(v primerjavi z . 1-2 W/mK za tiskana vezja FR4)
Uporablja se za visokozmogljive čipe LED in gonilnike IC
Preprečuje lokalizirane vroče točke, ki presegajo 130 stopinj (prag okvare spoja LED)
PCB s kovinskim jedrom (MCPCB)
Večplastna struktura:
Bakrena plast vezja → Dielektrična plast → 1,5 mm aluminijasto podnožje
Toplotni prehodi: Lasersko{0}}izvrtane mikro-prehodne odprtine, napolnjene s prevodnim epoksidom (Φ0,3 mm), prenašajo toploto navpično na80 W/mK
Materiali za toplotni vmesnik (TIM)
Polnila rež na osnovi-silikona z6-8 W/mKprevodnost
Fazno spremenljivi materiali (PCM), ki se utekočinijo pri 45 stopinjah, da zapolnijo mikroskopske zračne reže
2. Geometrična optimizacija toplotne poti
Arhitektura "toplotne hrbtenice".
Centralna aluminijasta tirnica:
Deluje kot primarni toplotni vod (k=160 W/mK)
Neposredno vezan na komponente gonilnika prek termičnega traku
Segmentacija voznika
Kritične komponente porazdeljene v 3 cone:
AC-DC usmernik (najbolj vroč) na koncih cevi
DC-DC pretvornik na sredini
LED diode po celotni dolžini
Preprečuje kumulativno toplotno zlaganje
3. Ublažitev močnostne elektronike
Preboji v učinkovitosti voznika
| Komponenta | Tradicionalna učinkovitost | Napredne rešitve |
|---|---|---|
| AC{0}}DC usmernik | 82-85% | GaN FET (92-95 %) |
| DC-DC pretvornik | 88% | Brez{0}}napetostno preklapljanje (94 %) |
| Skupne izgube | 18-20W (v 18W cevi) | <6W |
Primer: 18 W cev s 94-odstotnim izkoristkom pogonske enote ustvari samo 1,08 W toplote v primerjavi z. 3.6W v običajnih oblikah
4. Validacija in modeliranje življenjske dobe
Protokol pospešenega testiranja
IEC 60068-2-14 Toplotni udar: -40 stopinj ↔ +85 stopinj (100 ciklov)
85 stopinj/85 % RH Vlažna vročina: 1.000 ur
TM-21-11 Prediktivno modeliranje:
L70=t0 * e^(-(Tj-25 stopinj )/Q10)
kje:
Tj=Izmerjena temperatura spoja (običajno<105°C)
Q10=2.0 (faktor pospeška industrije)
Rezultat: Pri izmerjeni Tj=103 stopinji → Predvidena življenjska doba L70=34,200 ur
Pravi-svetovni toplotni podpisi
5. Omejitve in pragovi napak
Kritične omejitve načrtovanja
Največji ambient: 60 stopinj za standardne cevi; 85 stopinj zahteva bakrene-jedrne plošče (+23% stroškov)
Dolžina cevi v primerjavi z močjo:
| Dolžina | Največja varna moč |
|---|---|
| 600 mm | 9W |
| 1200 mm | 18W |
| 1500 mm | 24 W (s hibridnim hlajenjem) |
Prevladujoči načini napak
Izsušitev-elektrolitskega kondenzatorja:
Ublažitev: Polprevodniški-kondenzatorji (ocenjeno 105 stopinj)
Utrujenost spajkalnega spoja:
Ublažitev: spajka SAC305 z nanodelci Ag
Zaključek: fizika miniaturizirane zanesljivosti
Integrirane cevi T5 dosegajo toplotno stabilnost z:
Znanost o materialih: AlN keramika/hi-k TIM
Optimizacija topologije: Segmentirani gonilniki + toplotna hrbtenica
Minimizacija izgube: Gonilniki, ki temeljijo na GaN-+ 94 % učinkoviti
Te inovacije omogočajo ohranjanje temperatur spoja<105°C-below the critical 130°C degradation threshold-even in Ø16mm confines. For mission-critical applications (hospitals, cold storage), specify tubes with:
Keramične podlage(ni standardni MCPCB)
Poročila o temperaturi stičiščaiz testiranja LM-80
Deratacijske krivulje for >50 stopinjski ambienti
